LM2842YQMK/NOPB
电源管理 IC- 参考价格：￥12.70-￥27.81
更新日期：2024-04-01
LM2842YQMK/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
SOT-23-6
21+ -
20000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI(德州仪器)
-
TSOT-23-6
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LM2842YQMK/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 输出电流：600 mA
- 输入电压：4.5 V to 42 V
- 开关频率：1.25 MHz
- 工作温度范围：- 40 C to + 125 C
- 安装风格：SMD/SMT
- 封装 / 箱体：TSOT-6
- 封装：Reel
- 占空因数（最大值）：87 %
- 工厂包装数量：1000
产品特性
- 符合面向汽车 应用的AEC-Q100 标准： 温度等级 1：–40°C 至 +125°C，TA
- 温度等级 1：–40°C 至 +125°C，TA
- 4.5V 至 42V 输入电压
- 100mA、300mA 和 600mA 输出电流选项
- 0.765V 反馈引脚电压
- 550kHz (X) 或 1.25MHz (Y) 开关频率
- 低关断 IQ：16µA 典型值
- 短路保护
- 内部补偿
- 软启动电路
- 小型总体解决方案尺寸（SOT-6L 封装）
- 使用 LM2840-Q1（或 LM2841-Q1/42-Q1）并借助 WEBENCH® 电源设计器进行定制设计
产品概述
LM284x-Q1
SIMPLE SWITCHER™器件是 PWM 直流/直流降压稳压器。该器件具有 4.5V 至 42V 的输入范围，适合各种
应用（例如，从非稳压源进行电源调节）。它们具有低 RDSON（典型值 0.9Ω）内部开关，可实现最大效率（典型值
85%）。此外，它们还具有 550kHz（X 选项）和 1.25MHz（Y 选项）的固定工作频率，可在保证低输出电压纹波的同时支持小型外部组件。可通过结合使用关断
(SHDN) 引脚和外部 RC 电路来执行软启动，从而方便用户根据特定应用调整软启动时间。经过优化后，LM2840-Q1 的负载电流高达
100mA，LM2841-Q1 的负载电流高达
300mA，LM2842-Q1 的负载电流则高达
600mA。它们都具有 0.765V 的标称反馈电压。此器件还提供其他 特性 包括：热关断、VIN 欠压锁定和栅极驱动欠压锁定。LM284x-Q1 都采用低厚度 SOT-6L 封装。

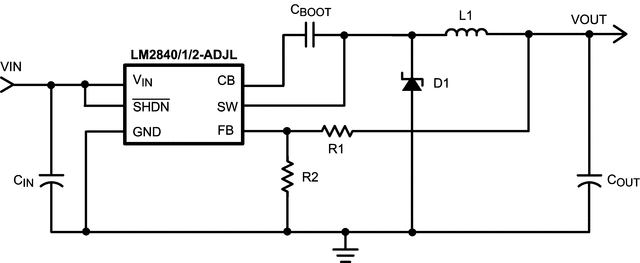

LM2842YQMK/NOPB 电路图
LM2842YQMK/NOPB 电路图
