LM2766M6/NOPB

电源管理 IC
  • 参考价格：￥2.33-￥6.42

更新日期：2024-04-01

LM2766M6/NOPB

电源管理 IC

产品简介：200kHz 开关电容倍压器

查看详情
  • 参考价格：￥2.33-￥6.42

LM2766M6/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM2766M6/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 功能：Step Up
  • 输出电压：3.6 V to 11 V
  • 输出电流：20 mA
  • 最大工作温度：+ 85 C
  • 封装 / 箱体：SOT-23
  • 封装：Reel
  • 最小工作温度：- 40 C
  • 安装风格：SMD/SMT
  • 工厂包装数量：1000

产品特性

  • Doubles Input Supply Voltage

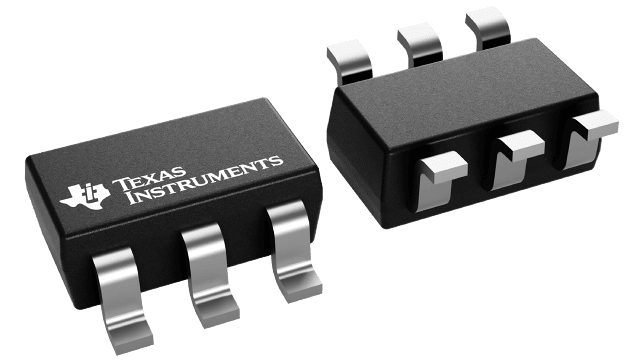

  • SOT-23 6-Pin Package
  • 20-Ω Typical Output Impedance
  • 90% Typical Conversion Efficiency at 20 mA
  • 0.1-µA Typical Shutdown Current

产品概述

The LM2766 CMOS charge-pump voltage converter operates as a voltage doubler for an input voltage in the range of 1.8 V to 5.5 V. Two low-cost capacitors and a diode are used in this circuit to provide up to 20 mA of output current.The LM2766 operates at 200-kHz switching frequency to reduce output resistance and voltage ripple. With an operating current of only 350 µA (operating efficiency greater than 90% with most loads) and 0.1-µA typical shutdown current, the LM2766 provides ideal performance for battery-powered systems. The device is manufactured in a SOT-23 6-pin package.
查看全部

LM2766M6/NOPB 数据手册

数据手册 说明 数量 操作
LM2766M6/NOPB

Charge Pump Switching Regulator IC Positive Fixed 2Vin 1 Output 20mA SOT-23-6

 18页,488K 查看

LM2766M6/NOPB 电路图

LM2766M6/NOPB 电路图

LM2766M6/NOPB 电路图
