LM2735XMF/NOPB

电源管理 IC
  • 参考价格：￥13.46-￥9.59

更新日期：2024-04-01

LM2735XMF/NOPB

电源管理 IC

产品简介：520kHz/1.6MHz 高空间利用率的升压和 SEPIC 直流/直流稳压器

查看详情
  • 参考价格：￥13.46-￥9.59

LM2735XMF/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM2735XMF/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：5.5 V
  • 开关频率：1600 KHz
  • 输出电压：3 V to 24 V
  • 输出电流：3 A (Typ)
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOT-23-5
  • Input Voltage MIN：2.7 V
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：1000
  • 类型：Step Up

产品特性

  • 输入电压范围：2.7V 至 5.5V
  • 输出电压范围：3V 至 24V
  • 在整个温度范围内具有 2.1A 的开关电流
  • 电流模式控制
  • 逻辑高电平使能引脚
  • 在关断模式下具有 80nA 的超低静态电流
  • 170mΩ NMOS 开关
  • ±2% 反馈电压精度
  • 易于使用的小型解决方案总尺寸内部软启动内部补偿两种开关频率520kHz (LM2735-Y)1.6MHz (LM2735-X)使用小型表面贴装电感器和片式电容器微型 SOT-23、WSON 和 MSOP-PowerPAD™封装
  • 内部软启动
  • 内部补偿
  • 两种开关频率
  • 520kHz (LM2735-Y)
  • 1.6MHz (LM2735-X)
  • 使用小型表面贴装电感器和片式电容器
  • 微型 SOT-23、WSON 和 MSOP-PowerPAD™封装
  • 使用 LM2735 并借助 WEBENCH® 电源设计器创建定制设计

产品概述

LM2735 器件是一款易于使用的高空间利用率 2.1A 低侧开关稳压器，非常适合升压和 SEPIC 直流/直流调节。该器件可提供所有有效功能，从而通过最小的 PCB 面积提供具有快速瞬变响应和精确调节功能的本地直流/直流转换。开关频率在内部设置为 520kHz 或 1.6MHz，从而允许使用极小的表面贴装电感器和片式电容器，同时提供高达 90% 的效率。电流模式控制和内部补偿可在各种工作条件下提供易于使用、组件数最少且性能很高的调节。外部关断 具有 80nA 的超低待机电流，非常适合便携式 解决方案。微型 SOT-23、WSON 和 MSOP-PowerPAD 封装可节省空间。其他 特性 包括内部软启动、用于减小浪涌电流的电路、逐脉冲电流限制和热关断。
查看全部

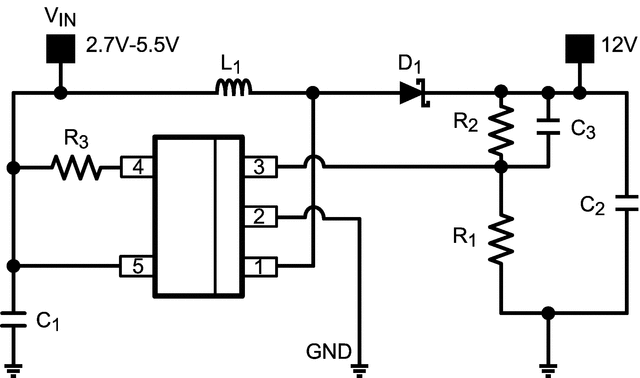

LM2735XMF/NOPB 电路图

LM2735XMF/NOPB 电路图

LM2735XMF/NOPB 电路图
