LM26CIM5X-YPE/NOPB

Texas Instruments 恒温器
  • 参考价格：￥3.90-￥4.28

更新日期：2024-04-01 00:04:00

LM26CIM5X-YPE/NOPB

Texas Instruments 恒温器

产品简介：不带模拟输出的 ±3°C 出厂预设跳变点温度开关

查看详情
  • 参考价格：￥3.90-￥4.28

LM26CIM5X-YPE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM26CIM5X-YPE/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 封装：Reel
  • 工厂包装数量：3000

产品特性

  • 具有引脚可编程 2°C 或 10°C 迟滞的内部比较器
  • 无需外部元件
  • 开漏或推挽数字输出；支持 CMOS 逻辑电平
  • 内部温度传感器
  • 用于跳变点设置的内部电压基准和 DAC
  • 目前采用 5 引脚 SOT-23 塑料封装
  • 出色的电源噪声抑制性能
  • 主要规格： 电源电压：2.7V 至 5.5V 电源电流： 40µA（最大值） 20µA（典型值） 迟滞温度：2°C 或 10°C（典型值）
  • 电源电压：2.7V 至 5.5V
  • 电源电流： 40µA（最大值） 20µA（典型值）
  • 40µA（最大值）
  • 20µA（典型值）
  • 迟滞温度：2°C 或 10°C（典型值）

产品概述

LM26NV 是一款单路数字输出低功耗精密恒温器，由内部基准、DAC、温度传感器和比较器组成。借助出厂编程，该器件能够在制造过程中编程为具有不同的跳变点以及不同的数字输出功能。跳变点 (TOS) 可以在出厂时预设为 −55°C 至 +110°C 范围内的任何温度，以 1°C 为增量。LM26NV 具有一个数字输出 (OS/ OS/US/ US) 和一个数字输入 (HYST)。数字输出级可预设为开漏或推挽。此外，它可在出厂时编程为高电平有效或低电平有效。数字输出可以进行出厂编程，以指示过热关断事件（OS 或 OS）或欠温关断事件（US 或 US）。如果预设为过热关断 (OS)，它将在芯片温度超过内部预设的 TOS 时变为低电平，在温度低于 (TOS–THYST) 时变为高电平。同样，如果预编程为欠温关断 (US)，它将在温度低于 TUS 时变为高电平，在温度高于 (TUS+THYST) 时变为低电平。典型迟滞 THYST 可以设置为 2°C 或 10°C，并由 HYST 引脚的状态进行控制。订购信息中详细介绍了可订购器件。如需了解其他器件选项，请联系德州仪器 (TI) 经销商或销售代表，了解有关最低订购量资格的信息。LM26NV 目前采用 5 引线 SOT-23 封装。
查看全部

LM26CIM5X-YPE/NOPB 数据手册

数据手册 说明 数量 操作
LM26CIM5X-YPE/NOPB

IC THERMOSTAT PRESET SOT23-5

 21页,448K 查看

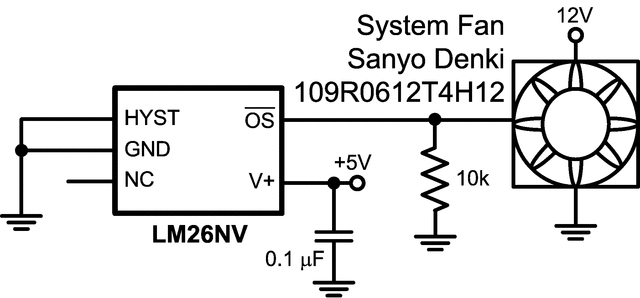

LM26CIM5X-YPE/NOPB 电路图

LM26CIM5X-YPE/NOPB 电路图

LM26CIM5X-YPE/NOPB 电路图
