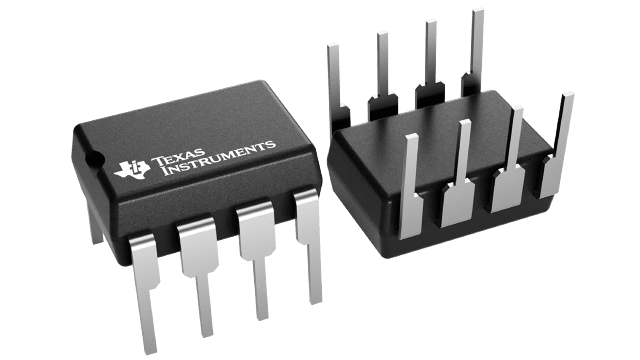

LM2674N-3.3/NOPB
电源管理 IC- 参考价格：￥10.90-￥23.94
更新日期：2024-04-01
LM2674N-3.3/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
PDIP-8
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原封装
新批号 -
887000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
LM2674N-3.3/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 输出电压：3.3 V
- 输出电流：0.5 A
- 开关频率：275 KHz
- 安装风格：Through Hole
- 封装 / 箱体：PDIP-8
- 封装：Tube
- 输出端数量：1
- 工厂包装数量：40
产品特性
- 推出的新产品： LMR36506 3V 至 65V、0.6A、200kHz 至 2.2MHz 同步转换器
- LMR36506 3V 至 65V、0.6A、200kHz 至 2.2MHz 同步转换器
- 用于加快上市速度： TPSM365R6 3V 至 65V、0.6A、200kHz 至 2.2MHz 电源模块
- TPSM365R6 3V 至 65V、0.6A、200kHz 至 2.2MHz 电源模块
- 效率高达 96%
- 采用 8 引脚 SOIC、PDIP 和 16 引脚 WSON 封装
- 简单且易于设计
- 只需要五个外部元件
- 使用现成的标准电感器
- 3V、5V、12V 和可调输出版本
- 可调版本输出电压范围为 1.21V 至 37V
- 在线路和负载条件下具有 ±1.5% 的最大输出电压容差
- 可确保 500mA 输出负载电流
- 0.25Ω DMOS 输出开关
- 8V 至 40V 的宽输入电压范围
- 260kHz 固定频率内部振荡器
- TTL 关断功能、低功耗待机模式
- 热关断和电流限制保护
- 使用 LM2674 并借助 WEBENCH® Power Designer 创建定制设计方案
产品概述
LM2674 系列稳压器是采用 LMDMOS 工艺构建的单片集成电路。该系列稳压器提供降压开关稳压器的全部有效功能，能够驱动 500mA 负载电流，并具有出色的线性调整率和负载调整率。这些器件可提供 3.3V、5V、12V 固定输出电压和可调节输出电压版本。这类稳压器不仅需要很少的外部元件，而且简单易用，还具有获得专利的内部频率补偿和固定频率振荡器。LM2674 系列在 260kHz 的开关频率下运行，因此采用的滤波器元件可比更低频率的开关稳压器所需的元件尺寸更小。由于效率非常高 (> 90%)，只需通过印刷电路板上的覆铜线迹进行散热。数家不同的生产商提供的标准电感器系列均可与 LM2674 搭配使用。使用这些先进的 IC，此特性极大地简化了开关模式电源的设计。数据表中还包含针对在开关模式电源中工作的二极管和电容器的选择器指南。
LM2674N-3.3/NOPB 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 LM2674N-3.3/NOPB
|
Buck Switching Regulator IC Positive Fixed 3.3V 1 Output 500mA 8-DIP (0.300", 7.62mm) |
35页,2.05M | 查看 |
LM2674N-3.3/NOPB 电路图
LM2674N-3.3/NOPB 电路图
