LM26480SQ-AA/NOPB

电源管理 IC
  • 参考价格：￥11.45-￥8.83

更新日期：2024-04-01

LM26480SQ-AA/NOPB

电源管理 IC

产品简介：具有独立使能和电源正常指示功能的双路 2MHz 1.5A 降压稳压器和双路 300mA LDO

查看详情
  • 参考价格：￥11.45-￥8.83

LM26480SQ-AA/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM26480SQ-AA/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：5.5 V
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：LLP-24
  • Input Voltage MIN：2.8 V
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：1000

产品特性

  • 输入电压：2.8V 至 5.5V
  • 兼容高级应用 处理器和现场可编程门阵列 (FPGA)
  • 两个低压差线性稳压器 (LDO)，用于为内部处理器的运行和 I/O 供电
  • 精密的内部基准电压
  • 热过载保护
  • 电流过载保护
  • 针对 Buck1 和 Buck2 提供外部上电复位功能
  • 配有欠压闭锁检测器，用于监视输入电源电压
  • 降压直流/直流转换器（Buck） 1.5A 输出电流 VOUT 范围： Buck1：1.5A 时为 0.8V 至 2V Buck2：1.5A 时为 1V 至 3.3V 效率高达 96% FB 电压精度为 ±3% 2MHz 脉冲宽度调制 (PWM) 开关频率 低负载条件下从 PWM 模式自动切换到脉冲频率调制 (PFM) 模式 自动软启动
  • 1.5A 输出电流
  • VOUT 范围：
  • Buck1：1.5A 时为 0.8V 至 2V
  • Buck2：1.5A 时为 1V 至 3.3V
  • 效率高达 96%
  • FB 电压精度为 ±3%
  • 2MHz 脉冲宽度调制 (PWM) 开关频率
  • 低负载条件下从 PWM 模式自动切换到脉冲频率调制 (PFM) 模式
  • 自动软启动
  • 线性稳压器 (LDO) VOUT 为 1V 至 3.5V FB 电压精度为 ±3% 300mA 输出电流 25mV 压降（典型值）
  • VOUT 为 1V 至 3.5V
  • FB 电压精度为 ±3%
  • 300mA 输出电流
  • 25mV 压降（典型值）

产品概述

LM26480 是 多功能电源管理单元 (PMU)，针对低功耗数字应用进行了优化 。此器件集成了两个高效的 1.5A 降压直流/直流转换器和两个 300mA 线性稳压器。直流/直流降压转换器提供的典型效率为 96%，可实现最低功耗。该器件可提供 软启动、欠压锁定、电流过载保护、热过载保护功能，还具有内部开通复位 (POR) 电路，可监控降压转换器 1 和 2 上的输出电压电平。
查看全部

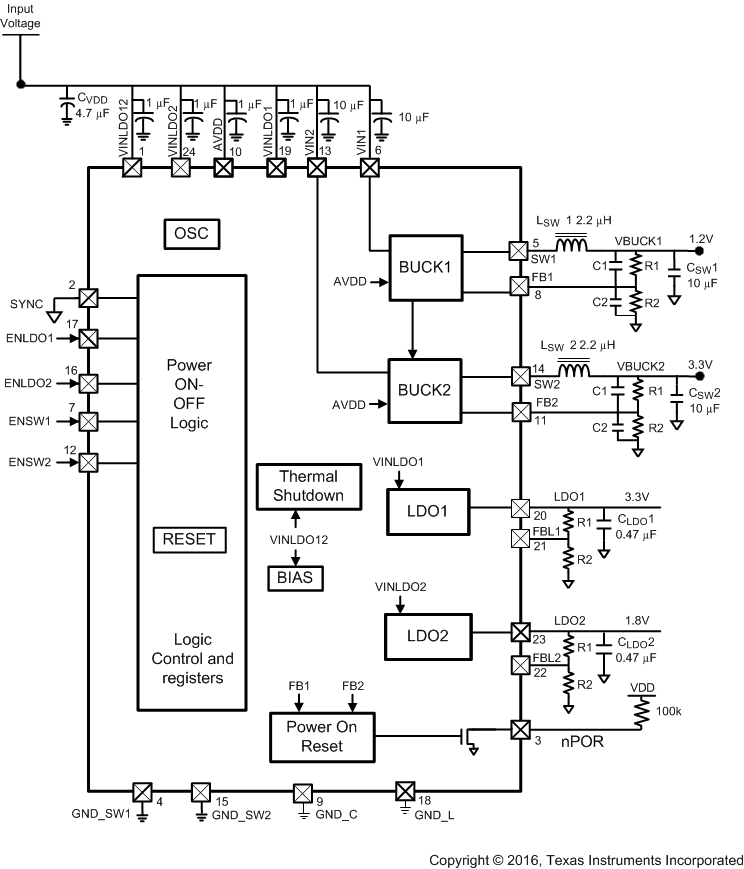

LM26480SQ-AA/NOPB 电路图

LM26480SQ-AA/NOPB 电路图

LM26480SQ-AA/NOPB 电路图
