LM26420YSQX/NOPB

Texas Instruments 电源管理 IC

参考价格：￥18.70

更新日期：2024-04-01 00:04:00

LM26420YSQX/NOPB

Texas Instruments 电源管理 IC

产品简介：双通道 2A 高效同步直流/直流转换器

查看详情

参考价格：￥18.70

LM26420YSQX/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
LM26420YSQX/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

LM26420YSQX/NOPB 中文资料属性参数

制造商：National Semiconductor (TI)
最大输入电压：5.5 V
开关频率：550 KHz
输出电压：0.8 V to 4.5 V
输出电流：2 A
输出端数量：2
最大工作温度：+ 125 C
封装 / 箱体：LLP EP
Input Voltage MIN：3 V
最小工作温度：- 40 C
封装：Reel
工厂包装数量：4500
类型：Step Down

产品特性

符合 CISPR25 5 类传导发射标准
输入电压范围：3V 至 5.5V
输出电压范围：0.8V 至 4.5V
每稳压器 2A 输出电流
高开关频率：2.2MHz (LM26420X) 0.55MHz (LM26420Y)
0.8V 1.5% 内部电压基准
内部软启动
针对每个输出的独立电源正常和精密使能功能
电流模式、PWM 运行
热关断
过压保护
启动至预偏置输出负载
稳压器为 180° 异相
使用 LM26420 及其 WEBENCH® 电源设计器创建定制设计

产品概述

LM26420 稳压器是一款单片高效双路 PWM 降压直流/直流转换器。该器件可使用一流的 BICMOS 技术通过内部 75mΩ PMOS 顶部开关和内部 50mΩ NMOS 底部开关驱动两个 2A 负载，实现最佳的功率密度。世界级控制电路可实现低至 30ns 的接通时间，从而在整个 3V 至 5.5V 输入工作范围内支持低至 0.8V 的最小输出电压的出色高频转换。尽管运行频率很高，但仍可以轻松实现高达 93% 的效率。具备外部关断功能，因此具有超低的待机电流。LM26420 可利用电流模式控制和内部补偿在各种运行条件下提供高性能调节。

查看全部

LM26420YSQX/NOPB 数据手册

数据手册	说明	数量	操作
LM26420YSQX/NOPB	Buck Switching Regulator IC Positive Adjustable 0.8V 2 Output 2A 16-WQFN Exposed Pad	47页,1.63M	查看

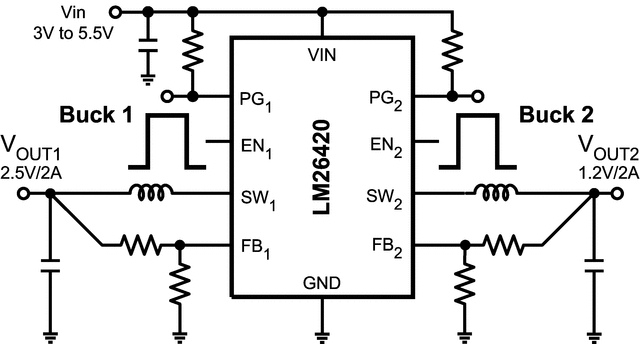

LM26420YSQX/NOPB 电路图
