LM258DR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.1147-$0.42

更新日期：2025-02-12

LM258DR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：工作温度范围为 -25°C 至 85°C 的双通道、30V、700kHz 运算放大器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.1147-$0.42

LM258DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

LM258DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：-
  • 转换速率：0.3 V/µs
  • 增益带宽积：700kHz
  • -3db带宽：-
  • 电流 - 输入偏压：20nA
  • 电压 - 输入偏移：3000µV
  • 电流 - 电源：1mA
  • 电流 - 输出 / 通道：30mA
  • 电压 - 电源，单路/双路(±)：3 V ~ 32 V，±1.5 V ~ 16 V
  • 工作温度：-25°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：Digi-Reel®
  • 其它名称：296-14591-6

产品特性

  • 3V 至 36V 的宽电源电压范围（B、BA 版本）
  • 静态电流：300 µA/通道（B、BA 版本）
  • 单位增益带宽为 1.2 MHz（B、BA 版本）
  • 共模输入电压范围包括接地，支持近地直接感测
  • 25°C 时的最大输入失调电压为 2 mV（BA 版本）
  • 25°C 时的最大输入失调电压为 3 mV（A、B 版本）
  • 内部射频和 EMI 滤波器（B、BA 版本）
  • 对于符合 MIL-PRF-38535 标准的产品，所有参数均经过测试，除非另有说明。对于所有其他产品，生产流程不一定包含对所有参数的测试。

产品概述

LM358B 和 LM2904B 器件是行业标准运算放大器 LM358 和 LM2904 的下一代版本，其中包括两个高压 (36V) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低偏移（300µV，典型值）、对地共模输入范围和高差分输入电压能力。LM358B 和 LM2904B 运算放大器利用单位增益稳定性、更低的失调电压（最大值为 3mV；LM358BA 和 LM2904BA 的最大值为 2mV）和更低的静态电流（每个放大器为 300µA，典型值）等增强型特性简化了电路设计。高 ESD（2kV，HBM）和集成 EMI 以及射频滤波器可支持将 LM358B 和 LM2904B 器件用于更严苛、更具环境挑战性的应用。LM358B 和 LM2904B 放大器采用微型封装（如 SOT23-8），以及行业标准封装（包括 SOIC、TSSOP 和 VSSOP）。
查看全部

LM258DR 数据手册

数据手册 说明 数量 操作
LM258DR

DUAL OPERATIONAL AMPLIFIERS

 20 Pages页,453K 查看
LM258DR2

DUAL DIFFERENTIAL INPUT OPERATIONAL AMPLIFIERS

 8 Pages页,129K 查看
LM258DR2G

? Semiconductor Components Industries, LLC, 2004 July, 2004 ? Rev. 18 1 Publication Order Number: LM358/D LM358, LM258, LM2904, LM2904A, LM2904V, NCV2904 Single Supply Dual Operational Amplifiers Utilizing the circuit designs perfected for Quad Operational Amplifiers, these dual operational amplifiers feature low power drain, a common mode input voltage range extending to ground/V EE , and single supply or split supply operation. The LM358 series is equivalent to one?half of an LM324. These amplifiers have several distinct advantages over standard operational amplifier types in single supply applications. They can operate at supply voltages as low as 3.0 V or as high as 32 V, with quiescent currents about one?fifth of those associated with the MC1741 (on a per amplifier basis). The common mode input range includes the negative supply, thereby eliminating the necessity for external biasing components in many applications. The output voltage range also includes the negative power supply

14页,138K 查看
LM258DR2G_636

? Semiconductor Components Industries, LLC, 2004 July, 2004 ? Rev. 18 1 Publication Order Number: LM358/D LM358, LM258, LM2904, LM2904A, LM2904V, NCV2904 Single Supply Dual Operational Amplifiers Utilizing the circuit designs perfected for Quad Operational Amplifiers, these dual operational amplifiers feature low power drain, a common mode input voltage range extending to ground/V EE , and single supply or split supply operation. The LM358 series is equivalent to one?half of an LM324. These amplifiers have several distinct advantages over standard operational amplifier types in single supply applications. They can operate at supply voltages as low as 3.0 V or as high as 32 V, with quiescent currents about one?fifth of those associated with the MC1741 (on a per amplifier basis). The common mode input range includes the negative supply, thereby eliminating the necessity for external biasing components in many applications. The output voltage range also includes the negative power supply

14页,138K 查看
LM258DRG3

General Purpose Amplifier 2 Circuit 8-SOIC

 41页,1.88M 查看

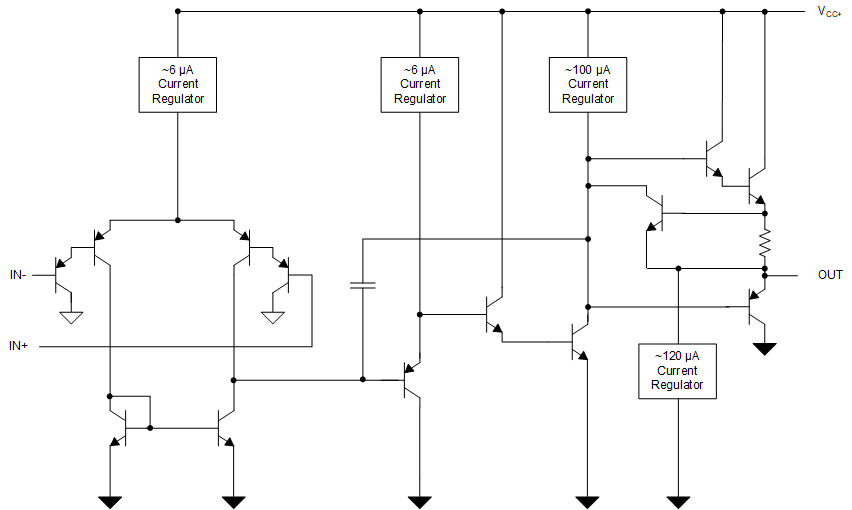

LM258DR 电路图

LM258DR 电路图

LM258DR 电路图
