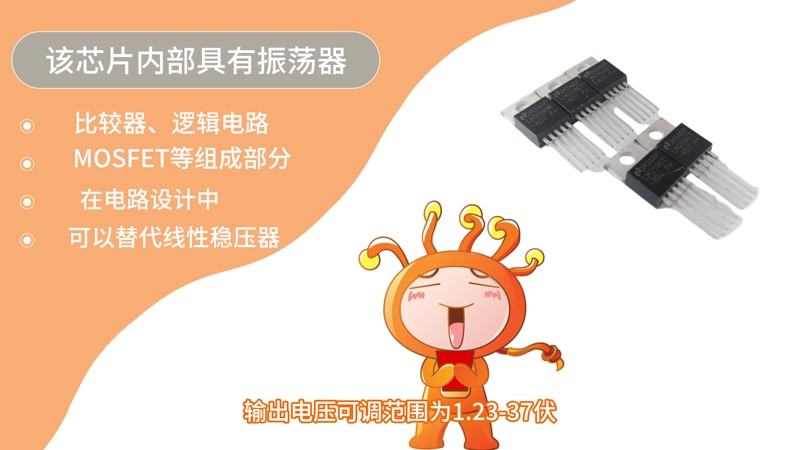

LM2576T-ADJ

推出更新版本产品： LMR51430 4.5V 至 36V、3A、500kHz 和 1.1MHz 同步转换器 LM76003 3.5V 至 60-V、3.5A、300kHz 至 2.2MHz 同步转换器
LMR51430 4.5V 至 36V、3A、500kHz 和 1.1MHz 同步转换器
LM76003 3.5V 至 60-V、3.5A、300kHz 至 2.2MHz 同步转换器
用于加快上市速度： TLVM13630 3V 至 36V、3A、200kHz 至 2.2MHz 电源模块
TLVM13630 3V 至 36V、3A、200kHz 至 2.2MHz 电源模块
3.3V、5V、12V、15V 和可调输出版本
可调版本输出电压范围：1.23V 至 37V（高压版本为 57V），在线路和负载条件下可承受最大 ±4% 的容差
额定输出电流为 3A
宽输入电压范围：40V，高压版本可达到 60V
只需要四个外部元件
52kHz 固定频率内部振荡器
TTL 关断功能、低功耗待机模式
高效率
使用现成的标准电感器
使用 LMR33630 或 LM76003 并借助 WEBENCH Power Designer 创建定制设计方案

产品概述

LM2576 系列稳压器是为降压开关稳压器提供所有有效功能的单片集成电路，能够驱动 3A 的负载，并且拥有出色的线路和负载调节性能。这些器件可提供 3.3V、5V、12V、15V 和可调节输出版本。这类稳压器不仅需要很少的外部元件，而且简单易用，还具有故障保护和固定频率振荡器。LM2576 系列可为常用三端线性稳压器提供高效的替代方案。它大幅减少了散热器尺寸，在某些情况下无需散热器。数家不同的生产商均可提供标准系列的电感器，它们经优化可与 LM2576 搭配使用。此特性极大地简化了开关模式电源的设计。其他特性包括在额定输入电压和输出负载条件下，该器件具有 ±4% 的输出电压容差和 ±10% 的振荡器频率容差。具备外部关断功能，采用 50µA（典型值）待机电流。输出开关具备逐周期电流限制以及在故障状况下提供全面保护的热关断功能。 LM76003 需要很少的外部元件，引脚分配设计可简化 PCB 布局，提供更好的 EMI 和热性能。请参阅器件比较表以比较规格。

查看全部

LM2576T-ADJ 数据手册

数据手册	说明	数量	操作
LM2576T-ADJ	SIMPLE SWITCHER 3A Step-Down Voltage Regulator	24 Pages页,751K	查看
LM2576T-ADJ	EASY SWITCHERE⑩ 3.0 A STEP-DOWN VOLTAGE REGULATOR	27 Pages页,442K	查看
LM2576T-ADJ	EASY SWITCHER 3.0 A STEP.DOWN VOLTAGE REGULATOR	28 Pages页,573K	查看
LM2576T-ADJ	Simple Switcher⑩ 3 Amp Step-Down Voltage Regulator	14 Pages页,573K	查看
LM2576T-ADJ/LF03	Buck Switching Regulator IC Positive Adjustable 1.23V 1 Output 3A TO-220-5 Formed Leads	42页,4.34M	查看
LM2576T-ADJ/NOPB	DC/DC CONVERTER, 3A; Voltage Regulator Type:Step Down (Buck); Voltage, Input Max:40V; Voltage, Output Max:37V; Max Output Current:3A; Percentage Accuracy:4%; Frequency:52kHz; Voltage, Supply Min:4V; Voltage, Supply Max:40V; Termination Type:Through Hole; Case Style:TO-220; No. of Pins:5; Operating Temperature Range:-40°C to +125°C; Voltage, Output Adjustable Max:37V; Voltage, Output Adjustable Min:1.23V	24页,751K	查看
LM2576T-ADJG	IC, STEP-DOWN SWITCHING REGULATOR TO-220; No. of Outputs:1; Output Voltage:37V; Output Current:3A; No. of Pins:5; Operating Temperature Range:-40°C to +125°C; Switching Frequency Max:52kHz; Termination Type:Through Hole ;RoHS Compliant: Yes	28页,276K	查看
