LM25575MHX/NOPB

Texas Instruments 电源管理 IC
  • 参考价格：￥14.28-￥31.33

更新日期：2024-04-01 00:04:00

LM25575MHX/NOPB

Texas Instruments 电源管理 IC

产品简介：6V 至 42V、1.5A 降压 DC/DC 开关稳压器

查看详情
  • 参考价格：￥14.28-￥31.33

LM25575MHX/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM25575MHX/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输出电压：1.225 V to 40 V
  • 输出电流：1.5 A
  • 开关频率：50 KHz to 1000 KHz
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TSSOP EP
  • 封装：Reel
  • 输出端数量：1
  • 工厂包装数量：2500

产品特性

  • 集成 42V、330mΩ N 沟道 MOSFET
  • 6V 至 42V 的超宽输入电压范围
  • 低至 1.225V 的可调节输出电压
  • 1.5% 反馈基准精度
  • 可使用单个电阻器在 50kHz 至 1MHz 之间调节工作频率
  • 主从频率同步
  • 可调节软启动
  • 仿真的电流模式控制架构
  • 宽带宽误差放大器
  • 内置保护
  • HTSSOP-16EP（外露焊盘）
  • 使用 LM25575 并借助 WEBENCH® 电源设计器创建定制设计

产品概述

LM25575 是一款易于使用的降压稳压器，借助该器件，设计工程师可使用最少组件设计和优化可靠的电源。LM25575 的工作输入电压范围为 6V 至 42V，并且集成有一个 330mΩ N 沟道 MOSFET，可提供 1.5A 的连续输出电流。该稳压器采用仿真的电流模式架构，兼具固有的线路稳定度、出色的负载瞬态响应以及简化的环路补偿特性，不存在电流模式稳压器中常会出现的低占空比限制。工作频率可在 50kHz 至 1MHz 范围内进行调节，从而实现尺寸和效率优化。为降低 EMI，LM(2)557x 系列的多款 IC 可通过频率同步引脚实现自同步或同步到外部时钟。LM25575 具备逐周期电流限制、短路保护、热关断以及远程关断等特性，从而确保稳健性。该器件采用功耗增强型 HTSSOP-16 封装，并且配有用于散热的裸露芯片连接焊盘。LM25575 受整套的 WEBENCH®在线设计工具支持。
查看全部

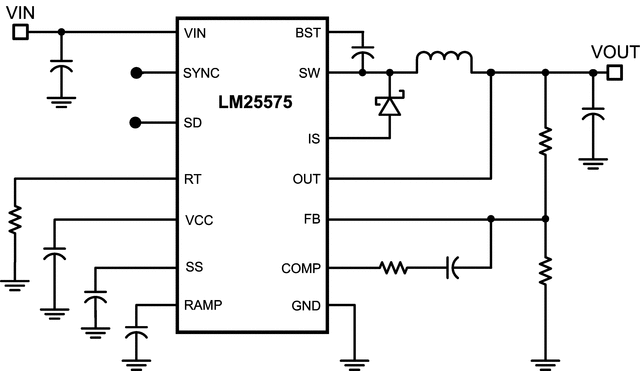

LM25575MHX/NOPB 电路图

LM25575MHX/NOPB 电路图

LM25575MHX/NOPB 电路图
