LM25119PSQX/NOPB
电源管理 IC- 参考价格：￥23.39
更新日期：2024-04-01
LM25119PSQX/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
WQFN-32(5x5)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原封装
新批号 -
887000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
LM25119PSQX/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 输入电压：4.5 V to 42 V
- 开关频率：50 KHz to 750 KHz
- 输出电压：0.8 V to 15 V
- 输出电流：20 A
- 输出端数量：2
- 占空因数（最大值）：95 %
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT
- 封装 / 箱体：LLP-32
- 最小工作温度：- 40 C
- 封装：Reel
- 工厂包装数量：4500
产品特性
- 仿真峰值电流模式控制
- 宽运行范围（4.5V 至 42V）
- 可轻松配置为双路输出或交错单路输出
- 稳健耐用的 3.3A 峰值栅极驱动
- 开关频率最高可通过编程设定为 750kHz
- 可选二极管仿真模式
- 可编程输出（基准电压为 0.8V）
- 精密 1.5% 电压基准
- 可编程电流限制
- 断续模式过载保护
- 可编程软启动
- 可编程线路欠压锁定
- 自动切换至外部偏置电源
- 通道 2 使能逻辑输入
- 热关断

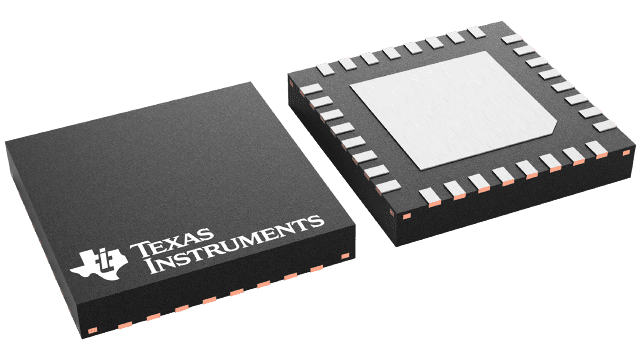

- 32 引脚超薄型四方扁平无引线 (WQFN) 封装
产品概述
LM25119 器件是一款双路同步降压控制器，适用于 高压 电源或变化范围较大的输入电源的降压稳压器应用。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度，从而对高输入电压应用中所需的极小占空比进行可靠 控制。开关频率可设定在 50kHz 至 750kHz 范围内。LM25119 器件可驱动支持自适应死区时间控制的外部高侧和低侧 N 通道 MOS 功率开关。用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。凭借高压偏置稳压器以及自动切换至外部偏置的功能，可以进一步提高效率。其他 特性 包括：热关断、频率同步、逐周期和断续模式电流限制以及可调节线路欠压锁定。该器件采用功耗增强型 32 引脚无引线 WQFN 封装，并且配有利于散热的外露芯片连接焊盘。
LM25119PSQX/NOPB 电路图
LM25119PSQX/NOPB 电路图
