LM25119PSQ/NOPB

电源管理 IC
  • 参考价格：￥23.39-￥27.95

更新日期：2024-04-01

LM25119PSQ/NOPB

电源管理 IC

产品简介：4.5V 至 42V 宽输入电压、电流模式双通道同步降压控制器

查看详情
  • 参考价格：￥23.39-￥27.95

LM25119PSQ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM25119PSQ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输入电压：4.5 V to 42 V
  • 开关频率：50 KHz to 750 KHz
  • 输出电压：0.8 V to 15 V
  • 输出电流：20 A
  • 输出端数量：2
  • 占空因数（最大值）：95 %
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：LLP-32
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：1000

产品特性

  • 仿真峰值电流模式控制
  • 宽运行范围（4.5V 至 42V）
  • 可轻松配置为双路输出或交错单路输出
  • 稳健耐用的 3.3A 峰值栅极驱动
  • 开关频率最高可通过编程设定为 750kHz
  • 可选二极管仿真模式
  • 可编程输出（基准电压为 0.8V）
  • 精密 1.5% 电压基准
  • 可编程电流限制
  • 断续模式过载保护
  • 可编程软启动
  • 可编程线路欠压锁定
  • 自动切换至外部偏置电源
  • 通道 2 使能逻辑输入
  • 热关断

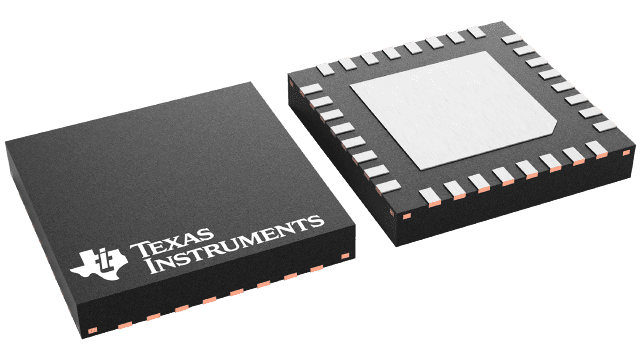

  • 32 引脚超薄型四方扁平无引线 (WQFN) 封装

产品概述

LM25119 器件是一款双路同步降压控制器，适用于 高压 电源或变化范围较大的输入电源的降压稳压器应用。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度，从而对高输入电压应用中所需的极小占空比进行可靠 控制。开关频率可设定在 50kHz 至 750kHz 范围内。LM25119 器件可驱动支持自适应死区时间控制的外部高侧和低侧 N 通道 MOS 功率开关。用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。凭借高压偏置稳压器以及自动切换至外部偏置的功能，可以进一步提高效率。其他 特性 包括：热关断、频率同步、逐周期和断续模式电流限制以及可调节线路欠压锁定。该器件采用功耗增强型 32 引脚无引线 WQFN 封装，并且配有利于散热的外露芯片连接焊盘。
查看全部

LM25119PSQ/NOPB 电路图

LM25119PSQ/NOPB 电路图

LM25119PSQ/NOPB 电路图
