LM25118MHE/NOPB
电源管理 IC- 参考价格：￥15.53-￥31.05
更新日期：2024-04-01
LM25118MHE/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
HTSSOP-20
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂封装只做原装
23+ -
15000
-
上海市
-
-
-
中国区代理原装进口特价
-
TI
-
原厂原封装
新批号 -
887000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
LM25118MHE/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 输入电压：3 V to 42 V
- 封装 / 箱体：TSSOP-20EP
- 封装：Reel
- 工厂包装数量：250
产品特性
- 输入电压工作范围为 3V 至 42V
- 仿真峰值电流模式控制
- 在降压和升压模式之间平滑转换
- 开关频率最高可通过编程设定为 500kHz
- 振荡器同步功能
- 内部高电压偏置稳压器
- 集成了高侧和低侧栅极驱动器
- 可编程软启动时间
- 超低关断电流
- 使能输入
- 宽带宽误差放大器
- 1.5% 反馈基准精度
- 热关断

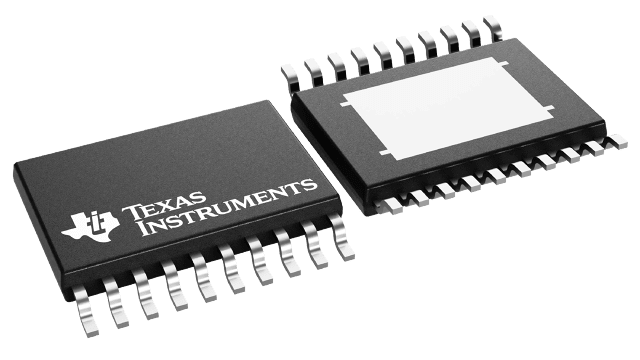

- 封装：20 引脚 HTSSOP（裸露焊盘）
- 使用 LM25118 并借助 WEBENCH® 电源设计器创建定制设计
产品概述
LM25118 宽电压范围降压/升压开关稳压器控制器 具有 使用最少外部组件实现高性能且具成本效益的降压/升压稳压器所需的所有功能。当输入电压低于或高于输出电压时，降压/升压拓扑可使输出电压保持稳定，因此，这款器件非常适合汽车 应用。当输入电压比调节后的输出电压足够大时，LM25118 将作为降压稳压器运行，然后随着输入电压接近输出电压逐渐过渡到相应的降压/升压模式。这种双模式方法可在宽输入电压范围内保持稳压，并且在降压模式下提供最佳的转换效率，同时在模式转换期间提供无干扰的输出。该控制器易于使用，其中包含适用于高侧降压 MOSFET 和低侧升压 MOSFET 的驱动器。该稳压器的控制方法基于采用仿真电流斜坡的电流模式控制。仿真电流模式控制可降低脉宽调制电路的噪声敏感度，以便可靠地控制高输入电压 应用中所需的极小占空比。其他保护 功能 包括电流限制、热关断和使能输入。该器件采用功耗增强型 20 引脚 HTSSOP 封装，并且配有利于散热的裸露芯片连接焊盘。
LM25118MHE/NOPB 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 LM25118MHE/NOPB
|
Buck Regulator Positive Output Step-Down DC-DC Controller IC 20-HTSSOP |
44页,1.26M | 查看 |

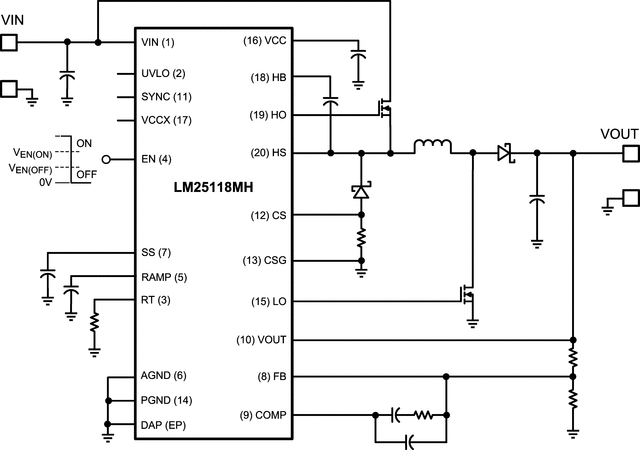

LM25118MHE/NOPB 电路图
LM25118MHE/NOPB 电路图
