LM25116MH/NOPB
电源管理 IC- 参考价格：￥14.35-￥28.70
更新日期：2024-04-01
LM25116MH/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
-
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI
-
原厂原封装
新批号 -
887000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
LM25116MH/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 输入电压：4.75 V to 15 V
- 开关频率：590 kHz
- 输出电压：1.215 V to 36 V
- 输出电流：20 A
- 输出端数量：1
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT
- 封装 / 箱体：TSSOP-20EP
- 最小工作温度：- 40 C
- 封装：Tube
- 工厂包装数量：73
产品特性
- 可提供新款类似产品： LM25141 45V 宽输入范围同步降压控制器 LM5141 65V 宽输入范围同步降压控制器 LM25148 具有超低 IQ 和 DRSS 的 42V 同步降压控制器 LM25149 具有超低 IQ 和 AEF 的 42V 同步降压控制器
- LM25141 45V 宽输入范围同步降压控制器
- LM5141 65V 宽输入范围同步降压控制器
- LM25148 具有超低 IQ 和 DRSS 的 42V 同步降压控制器
- LM25149 具有超低 IQ 和 AEF 的 42V 同步降压控制器
- 仿真峰值电流模式
- 宽工作电压范围（高达 42V）
- 低 I Q 关断 (< 10µA)
- 驱动标准或逻辑电平 MOSFET
- 稳健的 3.5A 峰值栅极驱动
- 自由运行或同步运行至 1MHz
- 可选二极管仿真模式
- 可编程输出电压范围为 1.215V 至 36V
- 精度为 1.5% 的基准电压
- 可编程电流限制
- 可编程软启动
- 可编程线路欠压锁定
- 自动切换至外部辅助电源
- 20 引脚 HTSSOP 外露焊盘
- 热关断
产品概述
LM25116 是一款同步降压控制器，适用于由高电压或宽输入范围电源供电的降压稳压器应用。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简便的环路补偿。经仿真控制斜坡的使用减少了脉宽调制电路的噪声敏感度，从而实现高输入电压应用中所必需的对极小占空比的可靠控制。工作频率可在 50kHz 至 1MHz 之间进行编程。LM25116 可驱动具有自适应死区时间控制的外部高侧和低侧 NMOS 功率开关。用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。一个低静态电流关断禁用控制器，并且消耗的总输入电流少于 10µA。其他特性包括具有一个高压偏置稳压器；可自动切换至外部辅助电源以提高效率；热关断；频率同步；逐周期电流限制和可调线路欠压锁定。该器件采用电源增强型 20 引脚 HTSSOP 封装，并配有可帮助散热的裸露芯片连接焊盘。新产品（LM25141、LM5141、LM25148 和 LM25149）具有 BOM 成本低、效率高、设计尺寸小等诸多特性。

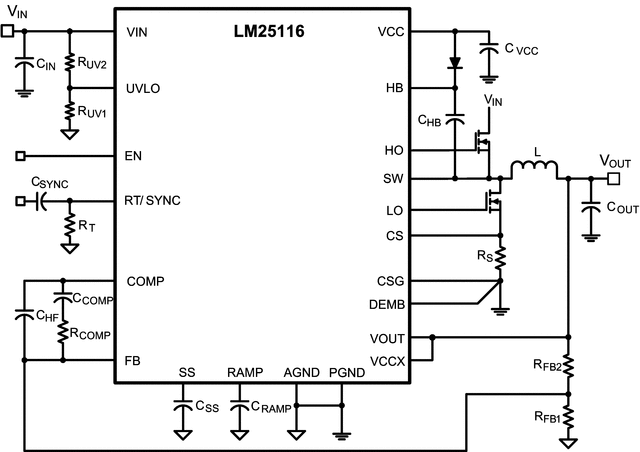

LM25116MH/NOPB 电路图
LM25116MH/NOPB 电路图
