LM21215AMHE-1/NOPB

电源管理 IC
  • 参考价格：￥31.88-￥61.20

更新日期：2024-04-01

LM21215AMHE-1/NOPB

电源管理 IC

产品简介：具有频率同步功能的 2.95-5.5V、15A、电压模式同步降压稳压器

查看详情
  • 参考价格：￥31.88-￥61.20

LM21215AMHE-1/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM21215AMHE-1/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输出电压：0.6 V to 5.5 V
  • 输出电流：15 A
  • 输入电压：2.95 V to 5.5 V
  • 开关频率：300 KHz to 1.5 MHz
  • 工作温度范围：- 40 C to + 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TSSOP-20
  • 封装：Reel
  • 占空因数（最大值）：100 %
  • 工厂包装数量：250

产品特性

  • 高效同步直流/直流转换器 输入电压范围为 2.95V 至 5.5V可调输出电压范围为 0.6V 至 VIN输出电流高达 15A
  • 输入电压范围为 2.95V 至 5.5V
  • 可调输出电压范围为 0.6V 至 VIN
  • 输出电流高达 15A
  • 频率同步为 300kHz 至 1.5MHz
  • 集成 7mΩ PMOS 降压开关支持 100% 占空比，适用于低压降电压
  • 集成 4.3mΩ NMOS 同步整流器省去了肖特基二极管
  • 精确 ±1% 内部电压基准
  • 自动二极管仿真模式可提高轻载时的效率
  • 单调预偏置启动
  • 内部 0.5ms 或外部可调软启动
  • 输出电压跟踪功能
  • 超快线路和负载瞬态响应 电压模式 PWM 控制高带宽电压环路误差放大器
  • 电压模式 PWM 控制
  • 高带宽电压环路误差放大器
  • 具有迟滞功能的精密使能端
  • 集成 OVP、UVP、OCP 和 UVLO
  • 开漏电源正常指示器
  • 具有迟滞功能的热关断保护

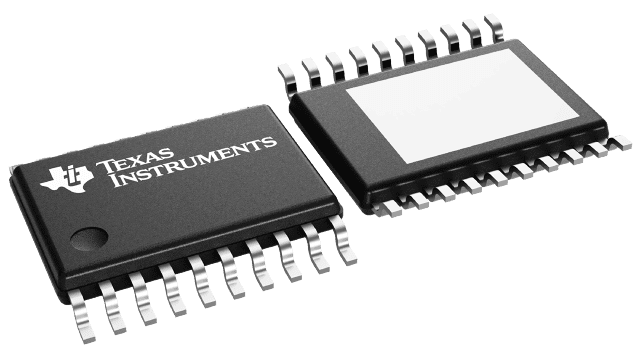

  • 热增强型 HTSSOP-20 封装
  • 使用 LM21215A 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

LM21215A 是一款同步降压直流/直流转换器，可在输出电压低至 0.6V 时提供高达 15A 的输出电流。LM21215A 在 2.95V 至 5.5V 的输入电压范围内以超高效率工作，适合各种低电压系统。该电压模式控制环路具有高增益带宽误差放大器，可提供高噪声抗扰度、低占空比能力，并且可通过任何类型的输出电容器轻松进行稳定工作补偿，从而提供最大的灵活度和易用性。LM21215A 具有 内部过压保护 (OVP) 和逐周期过流保护 (OCP)，可提高系统可靠性。精密使能引脚和集成 UVLO 支持对器件的打开进行严格的控制和定序。启动浪涌电流受内部固定或外部可调的软启动电路限制。集成开漏 PGOOD 指示器可提供故障报告和电源定序。其他 功能 包括辅助电压轨跟踪、单调启动至预偏置负载和将开关频率同步至 300kHz 和 1.5MHz 范围内的外部时钟信号，适用于拍频敏感型和多稳压器 应用。LM21215A 采用热增强型 20 引脚 HTSSOP 封装，该封装的外露焊盘焊接至 PCB 以获得极低的结至板热阻。
查看全部

LM21215AMHE-1/NOPB 电路图

LM21215AMHE-1/NOPB 电路图

LM21215AMHE-1/NOPB 电路图
