LM21212MHX-2/NOPB
电源管理 IC- 参考价格：￥25.60
更新日期：2024-04-01
LM21212MHX-2/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
HTSSOP-20
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
NSTI/ELNAF
-
TSSOP-2
1905+ -
1150
-
上海市
-
-
-
原装现货,精专配套,正品BOM表报价
LM21212MHX-2/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 封装：Reel
- 工厂包装数量：2500
产品特性
- 集成 7mΩ 高侧和 4.3mΩ 低侧 FET 开关
- 可通过电阻器在 300kHz 至 1.55MHz 范围内调节频率
- 可调输出电压范围为 0.6V 至 VIN（支持 100% 占空比），基准为 ±1%
- 输入电压范围为 2.95V 至 5.5V
- 启动至预偏置负载
- 输出电压跟踪功能
- 高带宽电压环路误差放大器
- 可通过外部电容器进行可调软启动
- 具有迟滞功能的精密使能引脚
- 集成 OVP、OCP、OTP、UVLO 和电源正常状态

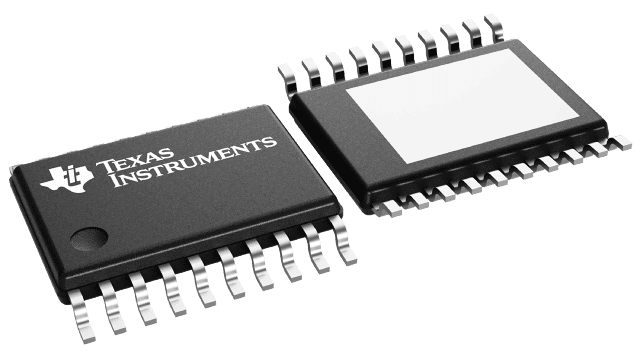

- 热增强型 20 引脚 HTSSOP 外露焊盘封装
- 使用 LM21212-2 并借助 WEBENCH® 电源设计器创建定制设计方案
产品概述
LM21212-2 是一款单片同步降压稳压器，能够提供高达 12A 的持续输出电流，同时以出色的效率产生低至 0.6V 的输出电压。该器件经过优化，可在 2.95V 至 5.5V 的输入电压范围内工作，因此适合各种低电压系统。电压模式控制环路可提供高噪声抗扰度和低占空比能力，并且可通过任何类型的输出电容补偿至稳定状态，从而提供最大的灵活度和易用性。LM21212-2 具有 内部过压保护 (OVP) 和过流保护 (OCP) 功能，可提高系统可靠性。精密使能引脚和集成 UVLO 支持对器件的打开进行严格的控制和定序。启动浪涌电流受内部固定和外部可调的软启动电路限制。借助集成电源正常状态电路，可实现故障检测和电源定序。LM21212-2 设计用于在多轨电源架构中良好运行。可使用 SS/TRK 引脚将该器件的输出电压配置为跟踪外部电压轨。可通过外部电阻器在 300kHz 至 1.55MHz 范围内对开关频率进行编程。如果在启动时对输出进行预偏置，则不会灌入电流，从而使输出电压平稳上升，超过预偏置电压。该稳压器采用具有外露焊盘的 20 引脚 HTSSOP 封装，该焊盘可焊接至 PCB，因而无需大型散热装置。
LM21212MHX-2/NOPB 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 LM21212MHX-2/NOPB
|
Buck Switching Regulator IC Positive Adjustable 0.6V 1 Output 12A 20-TSSOP (0.173", 4.40mm Width) Exposed Pad |
31页,1.12M | 查看 |
LM21212MHX-2/NOPB 电路图
LM21212MHX-2/NOPB 电路图
