LM193AH/NOPB

校验器 IC
  • 参考价格：￥36.29-￥67.28

更新日期：2024-04-01

LM193AH/NOPB

校验器 IC

产品简介：低功耗低偏移电压双通道比较器

查看详情
  • 参考价格：￥36.29-￥67.28

LM193AH/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM193AH/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 通道数量：2 Channels
  • 产品：Analog Comparators
  • 输出类型：Open Collector
  • 响应时间：1.3 us
  • 补偿电压（最大值）：2 mV at 30 V
  • 电源电流（最大值）：1 mA at 5 V
  • 最大功率耗散：660 mW
  • 最大工作温度：+ 125 C
  • 安装风格：Through Hole

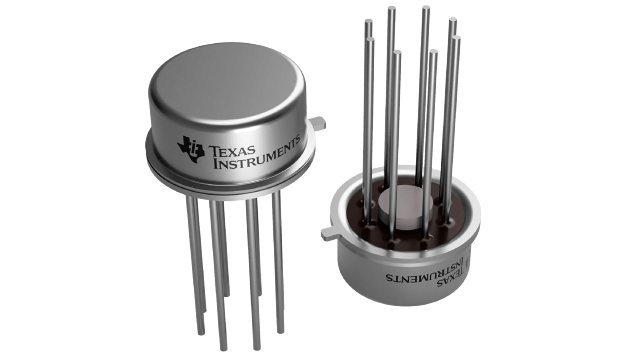

  • 封装 / 箱体：TO-99
  • 封装：Bulk
  • 最小工作温度：- 55 C
  • 工厂包装数量：500
  • Supply Voltage - Max：36 V
  • Supply Voltage - Min：2 V

产品特性

  • 宽电源 电压范围：2.0V 至 36V 单电源或双电源：±1.0V 至 ±18V
  • 电压范围：2.0V 至 36V
  • 单电源或双电源：±1.0V 至 ±18V
  • 极低的电源电流消耗 (0.4mA) - 与电源电压无关
  • 低输入偏置电流：25nA
  • 低输入失调电流：±5nA
  • 最大失调电压：±3mV
  • 输入共模电压范围包括接地
  • 差分输入电压范围等于电源电压
  • 低输出饱和电压：250mV（电流为 4mA）
  • 输出电压与 TTL、DTL、ECL、MOS 和 CMOS 逻辑系统兼容
  • 采用 8 凸点（12 密耳）DSBGA 封装
  • 请参阅 AN-1112 (SNVA009) 中的 DSBGA 注意事项
  • 优势 高精度比较器 VOS 温漂更低 消除了对双电源的需求 允许接近接地检测 与所有形式的逻辑兼容 具有适用于电池供电的功耗
  • 高精度比较器
  • VOS 温漂更低
  • 消除了对双电源的需求
  • 允许接近接地检测
  • 与所有形式的逻辑兼容
  • 具有适用于电池供电的功耗

产品概述

LM193-N 系列由两个独立的精密电压比较器组成，两个比较器的失调电压规格低至 2.0mV（最大值），这些比较器专为在宽电压范围内由单个电源供电而设计。也可以由分离式电源供电，并且低电源电流消耗与电源电压的大小无关。这些比较器还具有独特的特性：即使由单电源电压供电，输入共模电压范围也包括接地。应用领域包括限制比较器、简单模数转换器；脉冲、方波和时间延迟发生器；各种 VCO；MOS 时钟计时器；多谐振荡器和高压数字逻辑门。LM193-N 系列可以直接连接 TTL 和 CMOS。由正负电源供电时，LM19-N 系列将直接连接 MOS 逻辑，其低功耗相对于标准比较器具有明显的优势。LM393 和 LM2903 器件采用 TI 创新的具有 8 个（12 密耳）大凸点的薄 DSBGA 封装。
查看全部

LM193AH/NOPB 数据手册

数据手册 说明 数量 操作
LM193AH/NOPB

Comparator General Purpose CMOS, DTL, ECL, MOS, Open-Collector, TTL TO-99-8

 29页,1.56M 查看

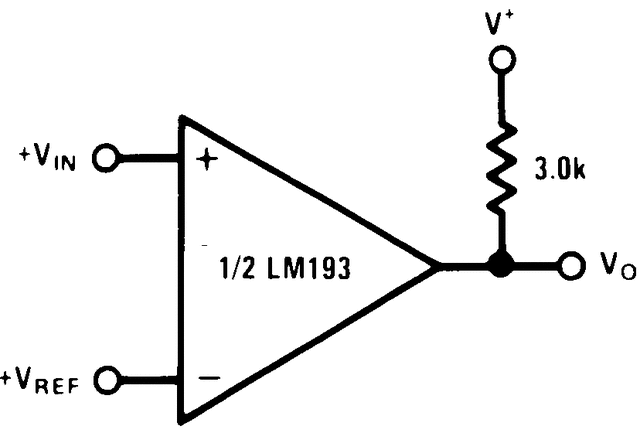

LM193AH/NOPB 电路图

LM193AH/NOPB 电路图

LM193AH/NOPB 电路图
