LM158JGB

仪器，运算放大器，缓冲器

更新日期：2024-04-01

LM158JGB

仪器，运算放大器，缓冲器

产品简介：军用级、双通道、30V、700kHz 运算放大器

查看详情

LM158JGB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM158JGB 中文资料属性参数

  • 现有数量：0现货10,001Factory
  • 价格：在售
  • 系列：Automotive, AEC-Q100
  • 包装：管件
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：Push-Pull, No
  • 压摆率：0.3V/μs
  • 增益带宽积：700 kHz
  • -3db 带宽：-
  • 电流 - 输入偏置：20 nA
  • 电压 - 输入补偿：3 mV
  • 电流 - 供电：500μA（x2 通道）
  • 电流 - 输出/通道：40 mA
  • 电压 - 跨度（最小值）：3 V
  • 电压 - 跨度（最大值）：30 V
  • 工作温度：-55°C ~ 125°C（TA）
  • 安装类型：通孔
  • 封装/外壳：8-CDIP（0.300"，7.62mm）
  • 供应商器件封装：8-CDIP

产品特性

  • 3V 至 36V 的宽电源电压范围（B、BA 版本）
  • 静态电流：300 µA/通道（B、BA 版本）
  • 单位增益带宽为 1.2 MHz（B、BA 版本）
  • 共模输入电压范围包括接地，支持近地直接感测
  • 25°C 时的最大输入失调电压为 2 mV（BA 版本）
  • 25°C 时的最大输入失调电压为 3 mV（A、B 版本）
  • 内部射频和 EMI 滤波器（B、BA 版本）
  • 对于符合 MIL-PRF-38535 标准的产品，所有参数均经过测试，除非另有说明。对于所有其他产品，生产流程不一定包含对所有参数的测试。

产品概述

LM358B 和 LM2904B 器件是行业标准运算放大器 LM358 和 LM2904 的下一代版本，其中包括两个高压 (36V) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低偏移（300µV，典型值）、对地共模输入范围和高差分输入电压能力。LM358B 和 LM2904B 运算放大器利用单位增益稳定性、更低的失调电压（最大值为 3mV；LM358BA 和 LM2904BA 的最大值为 2mV）和更低的静态电流（每个放大器为 300µA，典型值）等增强型特性简化了电路设计。高 ESD（2kV，HBM）和集成 EMI 以及射频滤波器可支持将 LM358B 和 LM2904B 器件用于更严苛、更具环境挑战性的应用。LM358B 和 LM2904B 放大器采用微型封装（如 SOT23-8），以及行业标准封装（包括 SOIC、TSSOP 和 VSSOP）。
查看全部

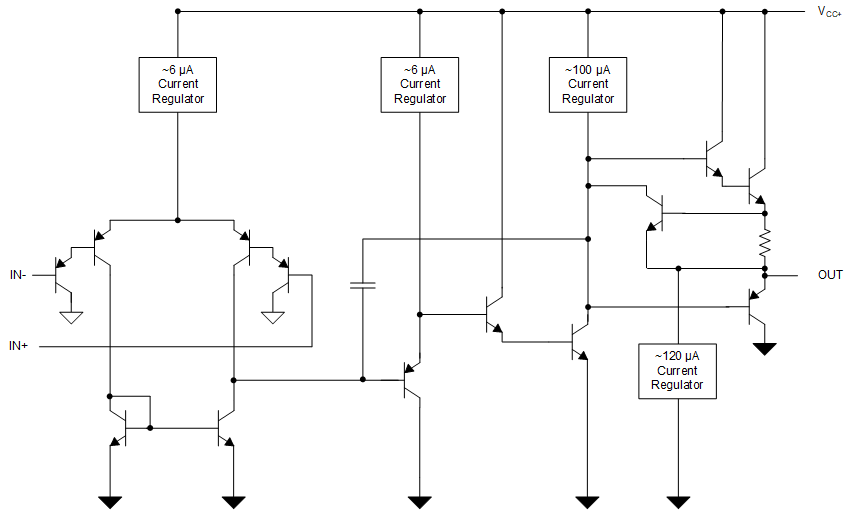

LM158JGB 电路图

LM158JGB 电路图

LM158JGB 电路图
