LM1085IS-12/NOPB

电源管理 IC
  • 参考价格：￥10.90-￥9.52

更新日期：2024-04-01

LM1085IS-12/NOPB

电源管理 IC

产品简介：3A、29V 线性稳压器

查看详情
  • 参考价格：￥10.90-￥9.52

LM1085IS-12/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM1085IS-12/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：29 V, 18 V, 27 V
  • 输出电压：3.3 V, 5 V, 12 V
  • 回动电压（最大值）：1.3 V
  • 输出电流：3 A
  • 负载调节：36 mV
  • 输出端数量：1
  • 输出类型：Fixed
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TO-263
  • 线路调整率：25 mV
  • 最小工作温度：- 40 C
  • 封装：Tube
  • 工厂包装数量：45

产品特性

  • Available in 3.3-V, 5.0-V, 12-V and Adjustable Versions
  • Current Limiting and Thermal Protection
  • Output Current 3 A
  • Line Regulation 0.015% (typical)
  • Load Regulation 0.1% (typical)

产品概述

The LM1085 is a regulator with a maximum dropout of 1.5 V at 3 A of load current. It has the same pin-out as TI’s industry standard LM317.Two resistors are required to set the output voltage of the adjustable output voltage version of the LM1085. Fixed output voltage versions integrate the adjust resistors.The LM1085 circuit includes a zener trimmed bandgap reference, current limiting and thermal shutdown.Refer to the LM1084 for the 5A version, and the LM1086 for the 1.5A version.
查看全部

LM1085IS-12/NOPB 数据手册

数据手册 说明 数量 操作
LM1085IS-12/NOPB

Linear Voltage Regulator IC Positive Fixed 1 Output 12V 3A DDPAK/TO-263-3

 29页,2.15M 查看

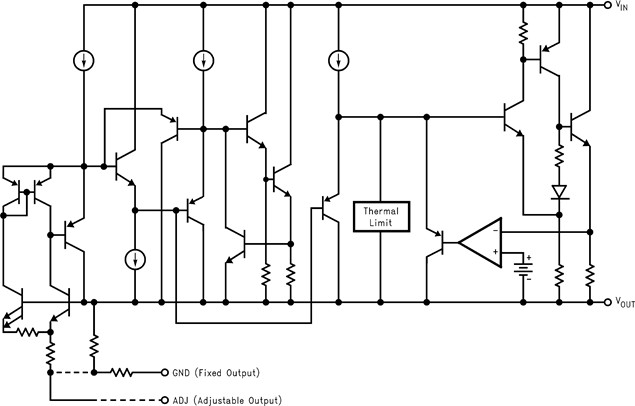

LM1085IS-12/NOPB 电路图

LM1085IS-12/NOPB 电路图

LM1085IS-12/NOPB 电路图
