LM10500SQ-0.8/NOPB

电源管理 IC
  • 参考价格：￥37.05-￥44.16

更新日期：2024-04-01 00:04:00

LM10500SQ-0.8/NOPB

电源管理 IC

产品简介：具有 PowerWise® 自适应电压调节功能的 5A 降压式能量管理单元

查看详情
  • 参考价格：￥37.05-￥44.16

LM10500SQ-0.8/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM10500SQ-0.8/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 最大输入电压：18 V
  • 开关频率：300 KHz to 1.5 MHz
  • 输出电压：5 V
  • 输出电流：5 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • Input Voltage MIN：3 V
  • 封装 / 箱体：LLP-28
  • 封装：Reel

产品特性

  • Closed-Loop Adaptive Voltage Scaling (AVS)
  • PWI 1.0 / PWI 2.0 Compatible
  • Resistor-Programmable switching frequency
  • Frequency Synchronization
  • Precision Enable
  • Internal Soft-Start to Reduce In-Rush Current
  • Power Good (PWROK)
  • Under-Voltage Lock Out (UVLO)
  • Over-Voltage Protection (OVP)
  • Cycle-by-cycle current limiting (OCP)
  • Thermal Shutdown
  • 3.0 V to 18.0 V Input Voltage Range
  • 1.5% Feedback Voltage Accuracy
  • 0.6 Vto 1.0 V AVS Feedback Voltage Range
  • 0.8 Vto 5.0 V Startup VOUT Range (Using Resistor-Divider)
  • AVS Typical Power Saving 40% Over Fixed Voltage
  • 300 kHz to 1.5 MHz Switching Frequency Range
  • WQFN-28 Package (5 mm x 5 mm x 0.8 mm, 0.5 mm pitch)

产品概述

The LM10500 is a 5A Energy Management Unit (EMU) that actively reduces system-level power consumption by utilizing a continuous, real-time, closed-loop Adaptive Voltage Scaling (AVS) scheme. The LM10500 operates cooperatively with PowerWise AVS compatible ASICs, SoCs, and processors to optimize supply voltages adaptively over process and temperature variations. The device is controlled via PowerWise Interface (PWI) 1.0 or PWI 2.0 high-speed serial interface.A typical power saving of 40% can be achieved when LM10500 is used with AVS compatible ASICs, SoCs, and processors.
查看全部

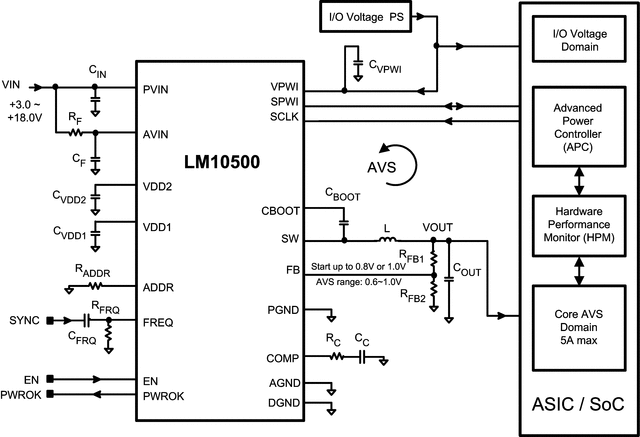

LM10500SQ-0.8/NOPB 电路图

LM10500SQ-0.8/NOPB 电路图

LM10500SQ-0.8/NOPB 电路图
