LDC1612QDNTRQ1

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01

LDC1612QDNTRQ1

Texas Instruments ADC/DAC - 特殊用途

产品简介：2 通道、28 位、高分辨率汽车类电感数字转换器

查看详情

LDC1612QDNTRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LDC1612QDNTRQ1 中文资料属性参数

  • 现有数量：4,500现货9,000Factory
  • 价格：4,500 : ￥19.35404卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：电感数字转换器
  • 通道数：2
  • 分辨率（位）：28 b
  • 采样率（每秒）：4.08k
  • 数据接口：I2C
  • 供电电压源：单电源
  • 电压 - 供电：2.7V ~ 3.6V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：12-WFDFN 裸露焊盘
  • 供应商器件封装：12-WSON（4x4）

产品特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
  • 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 易于使用 – 配置要求极低
  • 单个 IC 最多可测量四个传感器
  • 具备多条通道，支持对环境和老化条件进行补偿
  • 多通道远程感测，可将系统成本降至最低
  • 与中等分辨率和高分辨率选项引脚兼容 LDC1312-Q1/LDC1314-Q1：2/4 通道 12 位 LDC LDC1612-Q1/LDC1614-Q1：2/4 通道 28 位 LDC
  • LDC1312-Q1/LDC1314-Q1：2/4 通道 12 位 LDC
  • LDC1612-Q1/LDC1614-Q1：2/4 通道 28 位 LDC
  • 感测范围超过两倍线圈直径
  • 支持 1kHz 至 10MHz 的宽传感器频率范围
  • 功耗： 35µA（低功耗休眠模式） 200nA（关断模式）
  • 35µA（低功耗休眠模式）
  • 200nA（关断模式）
  • 由 3.3V 电压供电运行
  • 支持内部或外部基准时钟
  • 抗直流磁场和磁铁干扰
  • 汽车按钮和旋钮
  • 线性和旋转编码器
  • 滑块按钮
  • 工业与汽车中的金属探测
  • 流量计

产品概述

LDC1612-Q1 和 LDC1614-Q1 分别是用于电感感测解决方案的 2 通道和 4 通道 28 位电感数字转换器 (LDC)。由于具备多通道且支持远程感测，LDC1612-Q1 和 LDC1614-Q1 能以最低的成本和功耗实现高性能且可靠的电感感测。此类产品使用简便，仅需要传感器频率处于 1kHz 至 10MHz 的范围内即可开始工作。由于支持的传感器频率范围 1kHz 至 10MHz 较宽，因此还支持使用非常小的 PCB 线圈，从而进一步降低感测解决方案的成本和尺寸。
查看全部

LDC1612QDNTRQ1 数据手册

数据手册 说明 数量 操作
LDC1612QDNTRQ1

Inductance-to-Digital Converter 28 bit 4.08k I2C 12-WSON (4x4)

 62页,1.79M 查看

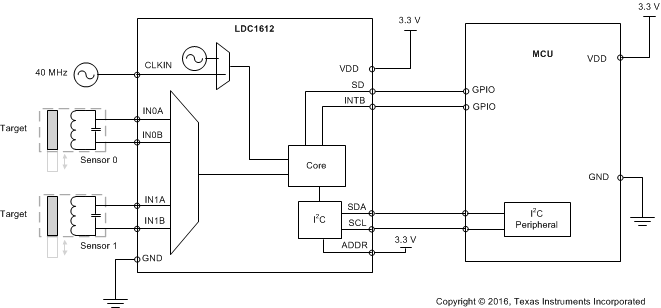

LDC1612QDNTRQ1 电路图

LDC1612QDNTRQ1 电路图

LDC1612QDNTRQ1 电路图
