LDC1312DNTR

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01

LDC1312DNTR

Texas Instruments ADC/DAC - 特殊用途

产品简介：2 通道、12 位、通用电感数字转换器

查看详情

LDC1312DNTR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LDC1312DNTR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

LDC1312DNTR 中文资料属性参数

现有数量：0现货查看交期
价格：4,500 : ￥14.29790卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：电感数字转换器
通道数：2
分辨率（位）：12 b
采样率（每秒）：-
数据接口：I2C
供电电压源：单电源
电压 - 供电：2.7V ~ 3.6V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：12-WFDFN 裸露焊盘
供应商器件封装：12-WSON（4x4）

产品特性

易于使用 – 配置要求极低
多达 4 个具有匹配传感器驱动器的通道
多个通道支持环境和老化补偿
大于 20cm 的远程传感器位置支持在严苛的环境下运行
与中等分辨率和高分辨率选项引脚兼容： LDC1312/4：2/4 通道 12 位 LDC LDC1612/4：2/4 通道 28 位 LDC
LDC1312/4：2/4 通道 12 位 LDC
LDC1612/4：2/4 通道 28 位 LDC
支持 1kHz 至 10MHz 的宽传感器频率范围
功耗： 35µA（低功耗休眠模式） 200nA（关断模式）
35µA（低功耗休眠模式）
200nA（关断模式）
2.7V 至 3.6V 工作电压
多个基准时钟选项：包含内部时钟，以降低系统成本支持 40MHz 外部时钟，以提高系统性能
包含内部时钟，以降低系统成本
支持 40MHz 外部时钟，以提高系统性能
抗直流磁场和磁体干扰

产品概述

LDC1312 和 LDC1314 分别是用于电感感测解决方案的 2 通道和 4 通道 12 位电感数字转换器 (LDC)。由于具备多通道且支持远程感测，LDC1312 和 LDC1314 能以最低的成本和功耗实现高性能且可靠的电感感测。此类产品使用简便，仅需要传感器频率处于 1kHz 至 10MHz 的范围内即可开始工作。由于支持的传感器频率范围 1kHz 至 10MHz 较宽，因此还支持使用非常小的 PCB 线圈，从而进一步降低感测解决方案的成本和尺寸。 LDC1312 和 LDC1314 提供匹配良好的通道，可实现差分测量与比率测量。因此，设计人员能够利用一个通道来补偿感测过程中的环境条件和老化条件，例如温度、湿度和机械漂移。得益于易用、低能耗、低系统成本等特性，这些产品有助于设计人员大幅提高现有传感解决方案的性能、可靠性和灵活性，并将全新的传感功能引入到了所有市场（尤其是消费品和工业应用）中的产品。相比同类感测技术，电感感测具有更高的性能、可靠性和灵活性，而且系统成本与功耗更低。LDC1312 和 LDC1314 能够通过 I2C 接口轻松进行配置。双通道 LDC1312 采用 WSON-12 封装，四通道 LDC1314 采用 WQFN-16 封装。

查看全部

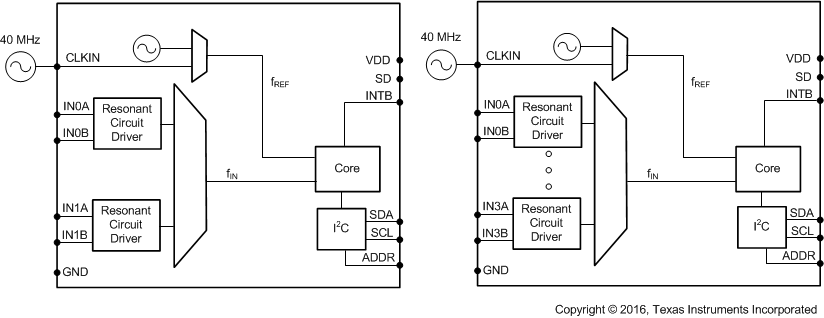

LDC1312DNTR 电路图
