LDC1001NHRR

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01

LDC1001NHRR

Texas Instruments ADC/DAC - 特殊用途

产品简介：5V、16 位 Rp、24 位 L 分辨率、电感数字转换器

查看详情

LDC1001NHRR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LDC1001NHRR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

LDC1001NHRR 中文资料属性参数

现有数量：1,581现货10,000Factory
价格：1 : ￥60.50000剪切带（CT）1,000 : ￥38.14761卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：电感数字转换器
通道数：2
分辨率（位）：16 b
采样率（每秒）：-
数据接口：SPI
供电电压源：模拟和数字
电压 - 供电：3.3V，5V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：16-WFDFN 裸露焊盘
供应商器件封装：16-WSON（5x4）

产品特性

无磁体操作
亚微米高精度
可调节感应范围（通过线圈设计实现）
更低的系统成本
远程传感器放置（从恶劣环境中将 LDC 去耦合）
高耐用性（通过非接触式操作实现）
不易受到环境干扰因素的影响（如污垢、灰尘、水、油）
模拟电源电压范围：4.75V 至 5.25V
I/O 电源电压范围：1.8V 至 5.25V
电源电流（不含 LC 振荡电路）：1.7mA
RP 分辨率：16 位
L 分辨率：24 位
LC 频率范围：5kHz 至 5MHz

产品概述

LDC1001 器件是一款 4.75V 至 5.25V 电感数字转换器，专为测量并联电阻 (Rp) 和电感 (L) 而设计。电感式感应技术可在汽车和工业应用中实现对金属目标线性或角度位置的精确测量。电感式感应是一种非接触式短程感应技术，能在有灰尘、污垢、油和湿气的条件下以高分辨率感应导电目标，在恶劣环境下适用于各种应用。LDC1001 系统由一个电感式传感器（通常是一个 PCB 线圈）和一个导电靶组成。LDC1001 采用 16 引脚 WSON 封装，并提供若干运行模式。其串行外设接口 (SPI) 简化了与微控制器 (MCU) 的连接方式。

查看全部

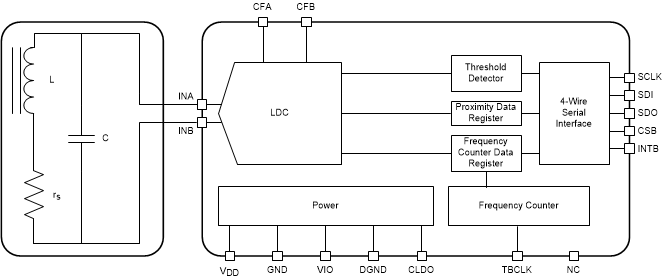

LDC1001NHRR 电路图
