更新日期：2024-04-01
产品简介：集成 DSP 和 MCU 的 76GHz 至 81GHz 单芯片毫米波传感器
查看详情IWR1642AQAGABL 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
FCBGA-161
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TexasInstruments
-
161-FCBGA(10.4x10.4)
18+ -
500
-
上海市
-
-
-
只做原装正品假一赔十为客户做到零风险
-
TI
-
FCBGA-161
新批号 -
887000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
-
TI
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
IWR1642AQAGABL 中文资料属性参数
- 现有数量：164现货
- 价格：1 : ￥244.86000托盘
- 系列：mmWave
- 包装：托盘
- 产品状态：在售
- 频率：76GHz ~ 81GHz
- 射频类型：通用
- 输入范围：-
- 精度：-
- 电压 - 供电：1.71V ~ 1.89V，3.15V ~ 3.45V
- 电流 - 供电：-
- 安装类型：表面贴装型
- 封装/外壳：161-TFBGA，FCCSP
- 供应商器件封装：161-FC/CSP（10.4x10.4）
产品特性
- FMCW 收发器 集成式 PLL、发送器、接收器、基带和 A2D76 至 81GHz 覆盖范围，具有 4GHz 的连续带宽四个接收通道两个发送通道基于分数 N PLL 的超精确线性调频脉冲（计时）引擎TX 功率：12.5dBmRX 噪声系数： 14dB（76 至 77GHz）15dB（77 至 81GHz） 1MHz 时的相位噪声： –95dBc/Hz（76 至 77GHz）–93dBc/Hz（77 至 81GHz）
- 集成式 PLL、发送器、接收器、基带和 A2D
- 76 至 81GHz 覆盖范围，具有 4GHz 的连续带宽
- 四个接收通道
- 两个发送通道
- 基于分数 N PLL 的超精确线性调频脉冲（计时）引擎
- TX 功率：12.5dBm
- RX 噪声系数： 14dB（76 至 77GHz）15dB（77 至 81GHz）
- 14dB（76 至 77GHz）
- 15dB（77 至 81GHz）
- 1MHz 时的相位噪声： –95dBc/Hz（76 至 77GHz）–93dBc/Hz（77 至 81GHz）
- –95dBc/Hz（76 至 77GHz）
- –93dBc/Hz（77 至 81GHz）
- 内置的校准和自检（监控） 配备基于 ARM® Cortex®基于 ARM® Cortex®-R4F 的无线电控制系统内置的固件 (ROM)针对频率和温度进行自校准的系统
- 配备基于 ARM® Cortex®基于 ARM® Cortex®-R4F 的无线电控制系统
- 内置的固件 (ROM)
- 针对频率和温度进行自校准的系统
- 用于 FMCW 信号处理的 C674x DSP
- 片上存储器：1.5MB
- 用于物体跟踪、分类和接口控制的 Cortex-R4F 微控制器 支持自主模式（从 QSPI 闪存加载用户应用）
- 支持自主模式（从 QSPI 闪存加载用户应用）
- 具有 ECC 的内部存储器
- 集成外设 多达 6 个 ADC 通道多达 2 个 SPI 通道多达 2 个 UARTCAN 接口I2CGPIO用于原始 ADC 数据和调试仪表的 2 通道 LVDS 接口
- 多达 6 个 ADC 通道
- 多达 2 个 SPI 通道
- 多达 2 个 UART
- CAN 接口
- I2C
- GPIO
- 用于原始 ADC 数据和调试仪表的 2 通道 LVDS 接口
- IWR1642 高级 特性 嵌入式自监控，无需使用主机处理器 复基带架构嵌入式干扰检测功能
- 嵌入式自监控，无需使用主机处理器
- 复基带架构
- 嵌入式干扰检测功能
- 电源管理 内置的 LDO 网络，可增强 PSRRI/O 支持双电压 3.3V/1.8V
- 内置的 LDO 网络，可增强 PSRR
- I/O 支持双电压 3.3V/1.8V
- 时钟源 支持频率为 40MHz 的外部振荡器支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）支持 40MHz 晶体与负载电容器相连接
- 支持频率为 40MHz 的外部振荡器
- 支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）
- 支持 40MHz 晶体与负载电容器相连接
- 轻松的硬件设计 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计小尺寸解决方案
- 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
- 小尺寸解决方案
- 运行条件 结温范围:–40°C 至 105°C
- 结温范围:–40°C 至 105°C
产品概述
IWR1642 器件是一款能够在 76 至 81GHz 频带中运行且基于 FMCW 雷达技术的集成式单芯片毫米波传感器，具有高达 4GHz 的连续线性调频脉冲。该器件采用 TI 的低功耗 45nm RFCMOS 工艺进行构建，并且此解决方案在极小的封装中实现了前所未有的集成度。IWR1642 是适用于工业 应用 （如楼宇自动化、工厂自动化、无人机、物料处理、交通监控和监视）中的低功耗、自监控、超精确雷达系统的理想解决方案。IWR1642 器件是一种自包含单芯片解决方案，能够简化 76 至 81GHz 频带中的毫米波传感器实施。IWR1642 包含一个具有内置 PLL 和模数转换器的单片实施 2TX、4RX 系统。IWR1642 还集成了 DSP 子系统，该子系统包含 TI 用于雷达信号处理的高性能 C674x DSP。该器件包含一个基于 ARM R4F 的处理器子系统，该子系统负责前端配置、控制和校准。简单编程模型更改可支持各种传感器实施，并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，该解决方案包括硬件参考设计、软件驱动程序、样例配置、API 指南、培训以及用户文档。

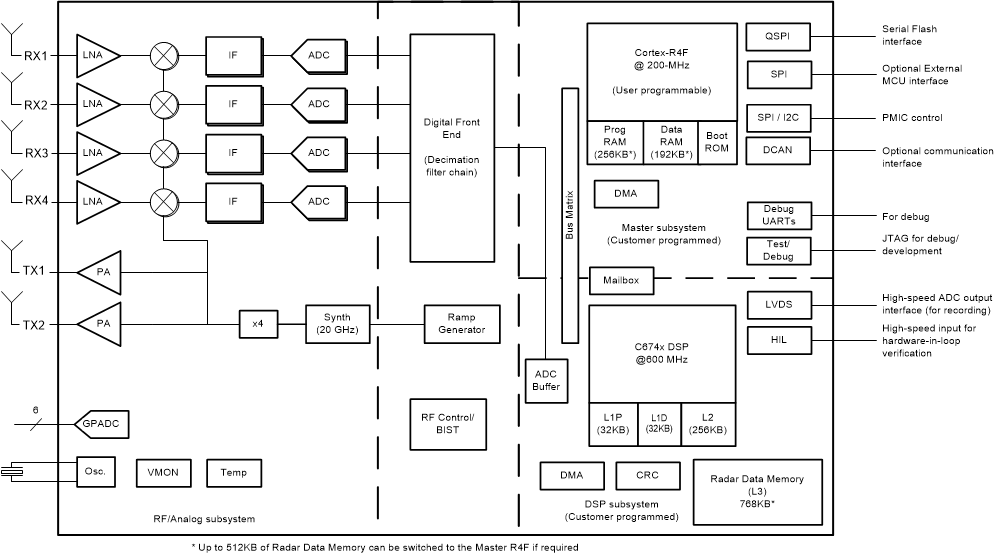

IWR1642AQAGABL 电路图
IWR1642AQAGABL 电路图
