ISOW7840DWE

Texas Instruments 数字隔离器

更新日期：2024-04-01

ISOW7840DWE

Texas Instruments 数字隔离器

产品简介：具有集成电源的四通道、4/0、增强型数字隔离器

查看详情

ISOW7840DWE 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ISOW7840DWE
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ISOW7840DWE
TI(德州仪器)
SOIC-16
2022+
12000
上海市
-
原装可开发票

ISOW7840DWE 中文资料属性参数

现有数量：1,008现货6,800Factory
价格：1 : ￥95.24000管件
系列：-
包装：管件
产品状态：在售
技术：容性耦合
类型：通用
隔离式电源：是
通道数：4
输入 - 侧 1/侧 2：4/0
通道类型：单向
电压 - 隔离：5000Vrms
共模瞬变抗扰度（最小值）：100kV/μs
数据速率：100Mbps
传播延迟 tpLH / tpHL（最大值）：17.6ns，17.6ns
脉宽失真（最大）：4.7ns
上升/下降时间（典型值）：4ns，4ns
电压 - 供电：3V ~ 5.5V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：16-SOIC（0.295"，7.50mm 宽）
供应商器件封装：16-SOIC

产品特性

100 Mbps 数据速率
稳健可靠的隔离栅：在 1 kVRMS 工作电压下预计寿命超过 100 年隔离等级高达 5000 VRMS 浪涌抗扰度高达 10 kVPK ±100 kV/µs 最低 CMTI
在 1 kVRMS 工作电压下预计寿命超过 100 年
隔离等级高达 5000 VRMS
浪涌抗扰度高达 10 kVPK
±100 kV/µs 最低 CMTI
集成式高效直流/直流转换器与片上变压器
3V 至 5.5V 宽电源电压范围
5V 或 3.3V 稳压输出
高达 0.65W 的输出功率
5V 至 5V；5V 至 3.3V：可用负载电流 ≥ 130 mA
3.3V 至 3.3V：可用负载电流 ≥ 75 mA
3.3V 至 5 V：可用负载电流 ≥ 40 mA
软启动可限制浪涌电流
过载和短路保护
热关断
默认输出：高电平和低电平选项
低传播延迟：13 ns（典型值，5V 电源）
优异的电磁兼容性 (EMC) 系统级 ESD、EFT 和浪涌抗扰性在整个隔离栅具有 ±8kV IEC 61000-4-2 接触放电保护低辐射
系统级 ESD、EFT 和浪涌抗扰性
在整个隔离栅具有 ±8kV IEC 61000-4-2 接触放电保护
低辐射
16 引脚宽体 SOIC 封装
工作温度范围：–40°C 至 +125°C
安全相关认证：符合 DIN V VDE V 0884-11:2017-01 标准的 7071VPK 增强型隔离符合 UL 1577 标准且长达 1 分钟的 5000VRMS 隔离符合 IEC 60950-1、IEC 62368-1 和 IEC 60601-1 终端设备标准的 CSA 认证符合 GB4943.1-2011 标准的 CQC 认证符合 EN 60950-1 和 EN 61010-1 标准的 TUV 认证
符合 DIN V VDE V 0884-11:2017-01 标准的 7071VPK 增强型隔离
符合 UL 1577 标准且长达 1 分钟的 5000VRMS 隔离
符合 IEC 60950-1、IEC 62368-1 和 IEC 60601-1 终端设备标准的 CSA 认证
符合 GB4943.1-2011 标准的 CQC 认证
符合 EN 60950-1 和 EN 61010-1 标准的 TUV 认证

产品概述

ISOW784x 是一系列具有集成式高效电源转换器的高性能四通道增强型数字隔离器。集成式直流/直流转换器高效运行，提供最高可达 650 mW 的隔离式电源，可按各种输入和输出电压进行配置。因此，得益于这些器件，空间受限的隔离式设计将不再需要单独的隔离式电源。

查看全部

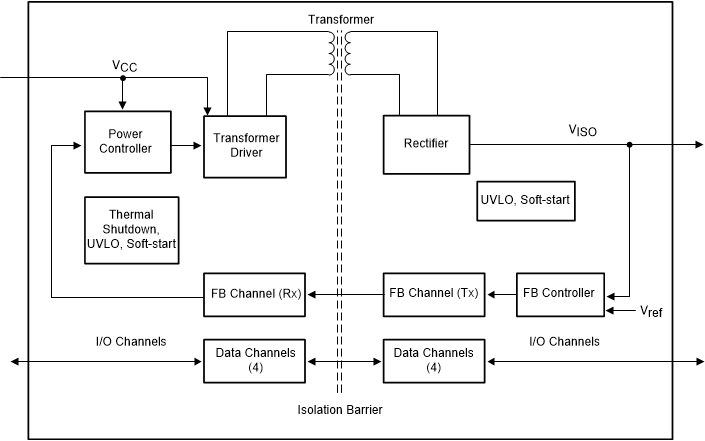

ISOW7840DWE 电路图
