ISO7820LLDWWR

Texas Instruments 数字隔离器

更新日期：2024-04-01

ISO7820LLDWWR

Texas Instruments 数字隔离器

产品简介：双通道、2/0、100Mbps、高性能、增强型隔离式 LVDS 缓冲器

查看详情

ISO7820LLDWWR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ISO7820LLDWWR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ISO7820LLDWWR 中文资料属性参数

现有数量：0现货查看交期
价格：1,000 : ￥64.64463卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
技术：容性耦合
类型：通用
隔离式电源：无
通道数：2
输入 - 侧 1/侧 2：2/0
通道类型：单向
电压 - 隔离：5700Vrms
共模瞬变抗扰度（最小值）：100kV/μs
数据速率：100Mbps
传播延迟 tpLH / tpHL（最大值）：25ns，25ns
脉宽失真（最大）：4.5ns
上升/下降时间（典型值）：-
电压 - 供电：2.25V ~ 5.5V
工作温度：-55°C ~ 125°C
安装类型：表面贴装型
封装/外壳：16-SOIC（0.551"，14.00mm 宽）
供应商器件封装：16-SOIC

产品特性

符合 TIA/EIA-644-A LVDS 标准
信号传输速率：高达 100Mbps
宽电源电压范围：2.25V 至 5.5V
宽环境温度范围：-55°C 至 +125°C
低功耗，100Mbps 时每通道的电流：典型值 9.3mA (ISO7820LL) 典型值 9.5mA (ISO7821LL)
典型值 9.3mA (ISO7820LL)
典型值 9.5mA (ISO7821LL)
低传播延迟：17ns（典型值）
行业领先的 CMTI（最小值）：±100kV/μs
优异的电磁兼容性 (EMC)
系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
低辐射
隔离栅寿命：> 40 年
提供宽体和超宽体 SOIC-16 封装
可承受的隔离浪涌电压高达 12800 VPK
安全相关认证：符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准的 8000 VPK 符合 UL 1577 标准且长达 1 分钟的 5700 VRMS 隔离 CSA 组件验收通知 5A，IEC 60950-1 和 IEC 60601-1 终端设备标准符合 EN 61010-1 和 EN 60950-1 标准的 TUV 认证 GB4943.1-2011 CQC 认证已通过所有认证
符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准的 8000 VPK
符合 UL 1577 标准且长达 1 分钟的 5700 VRMS 隔离
CSA 组件验收通知 5A，IEC 60950-1 和 IEC 60601-1 终端设备标准
符合 EN 61010-1 和 EN 60950-1 标准的 TUV 认证
GB4943.1-2011 CQC 认证
已通过所有认证
电机控制
测试和测量
工业自动化
医疗设备
通信系统

产品概述

ISO782xLL 系列器件是高性能隔离式双路 LVDS 缓冲器，隔离电压高达 8000VPK。在隔离 LVDS 总线信号时，该器件可提供高电磁抗扰度，辐射较低，并且具有低功耗特性。每条隔离通道的 LVDS 接收和发送缓冲器均由二氧化硅 (SiO2) 绝缘栅相隔离。 ISO7820LL 器件有两个正向通道。ISO7821LL 器件有一条正向通道和一条反向通道。凭借创新型芯片设计和布线技术，ISO782xLL系列器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。ISO782xLL 系列器件提供 16 引脚 SOIC 宽体 (DW) 和超宽体 (DWW) 两种封装。

查看全部

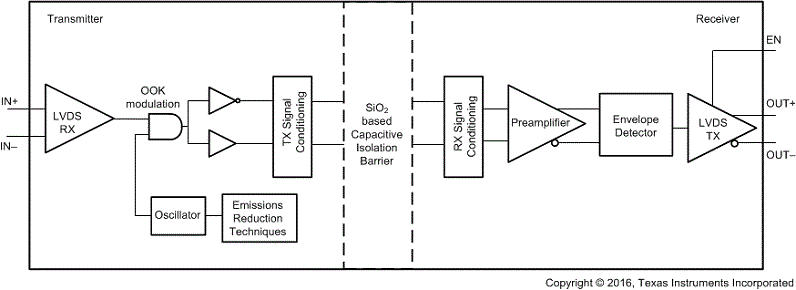

ISO7820LLDWWR 电路图
