ISO7761QDBQRQ1

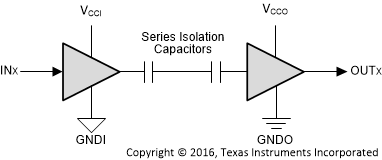

ISO776x-Q1 器件是高性能六通道数字隔离器，可提供符合 UL 1577 的 5000VRMS（DW 封装）和 3000VRMS（DBQ 封装）隔离额定值。该系列器件还通过了 VDE、CSA、TUV 和 CQC 认证。在隔离 CMOS 或 LVCMOS 数字 I/O 的同时， ISO776x-Q1 系列的器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘栅分开的逻辑输入和逻辑输出缓冲器。 ISO776x-Q1 系列的器件采用所有可能的引脚配置，因此所有六个通道都可以处于同一方向，或者一个、两个或三个通道处于反向，而其余通道处于正向。如果输入电源或信号丢失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。更多详细信息，请参阅器件功能模式 部分。该系列器件与隔离式电源结合使用，有助于防止数据总线（例如，CAN 和 LIN）或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。凭借创新型芯片设计和布局技术， ISO776x-Q1 系列器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。 ISO776x-Q1 系列器件可采用 16 引脚 SOIC 和 SSOP 封装。
