ISO7720DWV

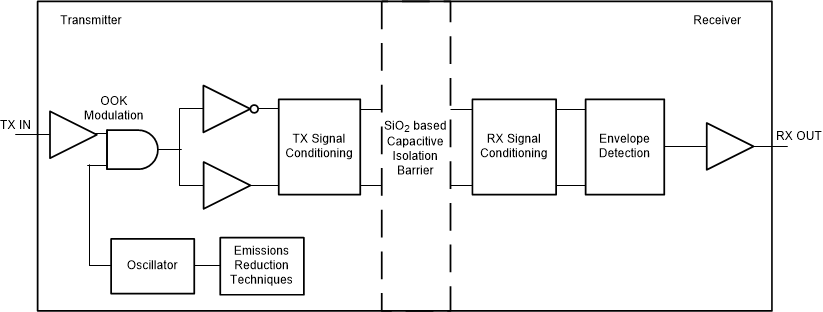

ISO772x 器件是一款高性能双通道数字隔离器，可提供符合 UL 1577 标准的 5000V RMS（DW 和 DWV ）和 3000V RMS（D 封装）隔离额定值。该系列包含的器件具有符合 VDE、CSA、TUV 和 CQC 标准的增强绝缘等级。 ISO7721B 器件专为仅需要基础型绝缘等级的应用而设计。在隔离互补金属氧化物半导体 (CMOS) 或者低电压互补金属氧化物半导体 (LVCMOS) 数字 I/O 的同时， ISO772x 器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO 2) 绝缘栅相隔离。 ISO7720 器件具有两条同向通道，而 ISO7721 器件具有两条反向通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出 高电平，带后缀 F 的器件默认输出 低电平。有关更多详细信息，请参阅 器件功能模式 部分。这些器件与隔离式电源结合使用，有助于防止 RS-485、RS-232、CAN 等数据总线损坏敏感电路。凭借创新型芯片设计和布线技术， ISO772x 器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。 ISO772x 系列器件可提供 16 引脚 SOIC 宽体 (DW) 、8 引脚 SOIC 宽体 (DWV) 和 8 引脚 SOIC 窄体 (D) 封装。
