ISO7641FMDW

Texas Instruments 数字隔离器

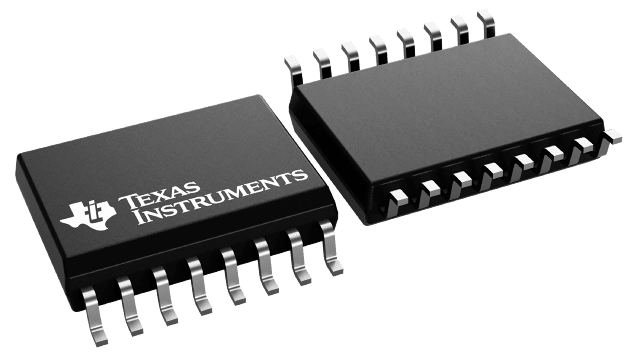

  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$3.3825-$6.88

更新日期：2024-04-01

ISO7641FMDW

Texas Instruments 数字隔离器

产品简介：四通道、3/1、150Mbps、默认输出低电平数字隔离器

查看详情
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$3.3825-$6.88

ISO7641FMDW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO7641FMDW 中文资料属性参数

  • 标准包装：40
  • 类别：隔离器
  • 家庭：数字隔离器
  • 系列：-
  • 输入 - 1 侧/2 侧：3/1
  • 通道数：4
  • 电源电压：2.7 V ~ 5.5 V
  • 电压 - 隔离：6000Vpk
  • 数据速率：150Mbps
  • 传输延迟：8.5ns
  • 输出类型：逻辑
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：16-SOIC
  • 包装：管件
  • 工作温度：-40°C ~ 125°C
  • 其它名称：296-29704-5

产品特性

  • 信号传输速率：150Mbps
  • 低功耗，每通道 ICC 典型值（3.3V 电源）：ISO7640FM：在 25Mbps 时为 2mA ISO7641FM: 在 25 Mbps 时为 2.4mA
  • ISO7640FM：在 25Mbps 时为 2mA
  • ISO7641FM: 在 25 Mbps 时为 2.4mA
  • 低传播延迟：7ns（典型值）
  • 故障安全模式下的输出默认为低电平状态
  • 宽温度范围：-40°C 至 125°C
  • 50kV/µs 瞬态抗扰度，典型值
  • 采用 SiO2 隔离格栅，使用寿命长
  • 可由 2.7V、3.3V 和 5V 电源及逻辑电平供电
  • 宽体小外形尺寸集成电路 (SOIC)-16 封装
  • 安全及管理批准 符合 UL 1577 且长达 1 分钟的 6000 VPK/4243 VRMS VDE 6000 VPK 瞬态过压，符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准的 1414 VPK 工作电压 CSA 组件接受通知 5A、IEC 60950-1、IEC 61010-1 和 IEC 60601-1 终端设备标准 符合 EN/UL/CSA 60950-1 和 EN/UL/CSA 61010-1 标准的 TUV 5 KVRMS 强化绝缘 符合 GB4943.1-2011 标准的 CQC 强化绝缘
  • 符合 UL 1577 且长达 1 分钟的 6000 VPK/4243 VRMS
  • VDE 6000 VPK 瞬态过压，符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准的 1414 VPK 工作电压
  • CSA 组件接受通知 5A、IEC 60950-1、IEC 61010-1 和 IEC 60601-1 终端设备标准
  • 符合 EN/UL/CSA 60950-1 和 EN/UL/CSA 61010-1 标准的 TUV 5 KVRMS 强化绝缘
  • 符合 GB4943.1-2011 标准的 CQC 强化绝缘
  • 是下列应用中光耦合器的替代产品：工业现场总线 (Fieldbus)Profibus 现场总线 Modbus DeviceNet 数据总线 伺服控制接口 电机控制电源电池组
  • 工业现场总线 (Fieldbus)Profibus 现场总线 Modbus DeviceNet 数据总线
  • Profibus 现场总线
  • Modbus
  • DeviceNet 数据总线
  • 伺服控制接口
  • 电机控制
  • 电源
  • 电池组

产品概述

ISO7640FM 和 ISO7641FM 可提供符合 UL 和 VDE 标准且长达 1 分钟的 6 KVPK 电流隔离。 经实践证明，这些器件在 400 VRMS 工作电压下可提供符合终端设备标准 EN/UL/CSA 60950-1 和 61010-1 且高达 5 KVRMS 的强化绝缘。 ISO7640F 和 ISO7641F 均为四通道隔离器；ISO7640F 有四个正向通道，而 ISO7641F 有三个正向通道和一个反向通道。 后缀 F 表示故障安全情况下输出默认为低电平状态（请参见 ）。 M 级器件为高速隔离器，具有 150Mbps 的数据传输速率和短暂传播延迟。每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘隔栅分开的逻辑输入和输出缓冲器。 与隔离电源配合使用，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地或者干扰或损坏敏感电路。 这些器件具有晶体管晶体管逻辑电路 (TTL) 输入阈值，并且可由 2.7V、3.3V 和 5V 电压供电运行。 通过 3.3V 或 2.7V 电源供电时，所有输入均可耐受 5V 电压。
查看全部

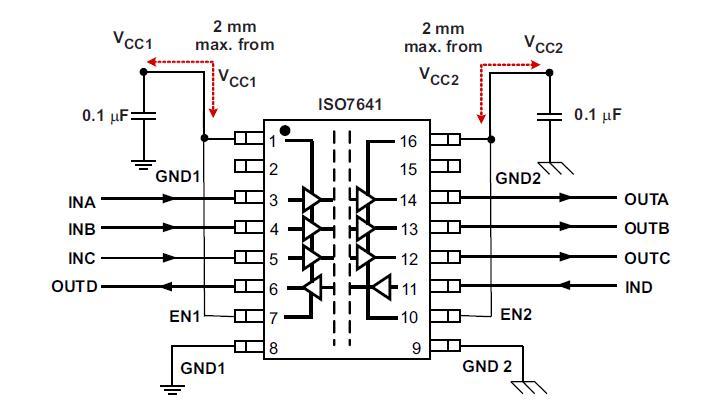

ISO7641FMDW 电路图

ISO7641FMDW 电路图

ISO7641FMDW 电路图
