ISO7641FCDW

Texas Instruments 数字隔离器

更新日期：2024-04-01

ISO7641FCDW

Texas Instruments 数字隔离器

产品简介：四通道、3/1、25Mbps、默认输出低电平数字隔离器

查看详情

ISO7641FCDW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO7641FCDW 中文资料属性参数

  • 现有数量：680现货10,000Factory
  • 价格：1 : ￥51.20000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 技术：容性耦合
  • 类型：通用
  • 隔离式电源：无
  • 通道数：4
  • 输入 - 侧 1/侧 2：3/1
  • 通道类型：单向
  • 电压 - 隔离：2500Vrms
  • 共模瞬变抗扰度（最小值）：25kV/μs
  • 数据速率：25Mbps
  • 传播延迟 tpLH / tpHL（最大值）：28ns，28ns
  • 脉宽失真（最大）：3ns
  • 上升/下降时间（典型值）：2.8ns，2.9ns
  • 电压 - 供电：3V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商器件封装：16-SOIC

产品特性

  • 信号发送速率：150Mbps（M 级），25Mbps（C 级）
  • 具有集成噪声滤波器（C 级）的稳健设计
  • 低功耗、每通道典型 ICC（3.3V 电源）：ISO7631FM：在 10Mbps 时为 2mA ISO7631FC：10Mbps 时为 1.5mA ISO7641FC：在 10Mbps 时为 1.3 mA
  • ISO7631FM：在 10Mbps 时为 2mA
  • ISO7631FC：10Mbps 时为 1.5mA
  • ISO7641FC：在 10Mbps 时为 1.3 mA
  • 极低的 ICC_disable（C 级）
  • 低传播延迟：典型值为 7ns（M 级）
  • 在故障安全模式下输出默认为低电平状态
  • 宽温度范围：-40°C 至 125°C
  • 50KV/µs 典型瞬态抗扰度
  • 使用 SiO2 绝缘隔栅实现长使用寿命
  • 在 2.7V（M 级），3.3V 和 5V 电源和逻辑电平下运行
  • 宽体小外形尺寸集成电路 (SOIC)-16 封装
  • 是下列应用中光耦合器的替代产品：工业现场总线 (Fieldbus)Profibus 现场总线 Modbus 串行通信协议 DeviceNetTM 数据总线 伺服器控制接口 电机控制电源电池组
  • 工业现场总线 (Fieldbus)Profibus 现场总线 Modbus 串行通信协议 DeviceNetTM 数据总线
  • Profibus 现场总线
  • Modbus 串行通信协议
  • DeviceNetTM 数据总线
  • 伺服器控制接口
  • 电机控制
  • 电源
  • 电池组
  • 符合 UL1577 的 1 分钟 2500 VRMS（已批准）
  • 针对 DIN EN 60747-5-2（VDE 0884 修订版本 2）标准的 4242 VPKVDE 额定值，1414 VPK工作电压（已批准）
  • CSA 组件接受通知 5A（已批准）
  • 针对 EN/UL/CSA 60950-1 和 EN/UL/CSA 61010-1（已获批准）符合 TUV 标准的 3000 VRMS 增强隔离

产品概述

ISO7631F 和 ISO7641F 提供符合 VDE 规范的高达 4242 VPK 的电流隔离。 ISO7631F 具有 3 个通道，其中 2 个正向和 1 个反向通道，而 ISO7641F 具有 4 个通道，其中 3 个正向通道和 1 个反向通道。 后缀 F 说明在故障安全情况下输出默认为低电平状态（参见 ）。 M 级器件是具有快速传播延迟且数据速率可达 150Mbps 的高速隔离器，而 C 级器件在低功耗下的数据速率可高达 25Mbps 且具有针对易于产生噪音应用的集成滤波器。 建议将 C 级器件用于低速应用，在此类应用中需要抑制持续时间少于 6ns 的输入噪声脉冲或者应用中的低功耗十分重要。 每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘隔栅分开的逻辑输入和输出缓冲器。 与隔离电源配合使用，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地或者干扰或损坏敏感电路。 此器件具有 TTL 输入阀值并可在 2.7V（M 级），3.3V 和 5V 电源供电的情况下运行。 当由 3.3V 或者 2.7V 电源供电时，所有输入均可耐受 5V 电压。
查看全部

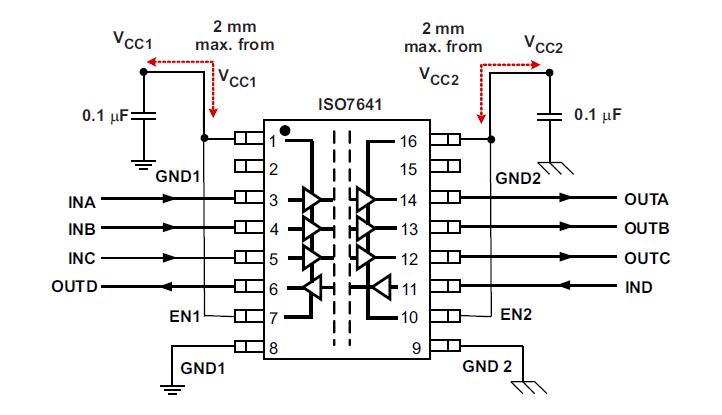

ISO7641FCDW 电路图

ISO7641FCDW 电路图

ISO7641FCDW 电路图
