ISO7421MDREP

Texas Instruments 数字隔离器

更新日期：2024-04-01

ISO7421MDREP

Texas Instruments 数字隔离器

产品简介：低功耗双通道数字隔离器

查看详情

ISO7421MDREP 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ISO7421MDREP
TI
原厂原装
22+
3288
上海市
-
一级代理原装

ISO7421MDREP 中文资料属性参数

现有数量：0现货查看交期
价格：2,500 : ￥33.30612卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
技术：容性耦合
类型：通用
隔离式电源：无
通道数：2
输入 - 侧 1/侧 2：1/1
通道类型：单向
电压 - 隔离：2500Vrms
共模瞬变抗扰度（最小值）：25kV/μs
数据速率：1Mbps
传播延迟 tpLH / tpHL（最大值）：14ns，14ns
脉宽失真（最大）：4ns
上升/下降时间（典型值）：1ns，1ns
电压 - 供电：3V ~ 3.6V，4.5V ~ 5.5V
工作温度：-55°C ~ 125°C
安装类型：表面贴装型
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC

产品特性

最高信号传输速率：1Mbps
低功耗，每通道 ICC 典型值（3.3V 工作电压）：1.5mA
低传播延迟 - 9ns 典型值
低偏移 - 300ps 典型值
宽 TA 温度范围：-55℃ 至 136℃
50kV/μs 瞬态抗扰度，典型值
在额定电压上超过 25 年的隔离装置完好性
可由 3.3V 和 5V 电源及逻辑电平供电
3.3V 和 5V 电平转换
窄体小尺寸集成电路 (SOIC)-8 封装
安全及管理批准: 符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 标准的 4242 VPK 隔离符合 UL 1577 标准且长达 1 分钟的 2500 VRMS 隔离 CSA 组件接受通知 5A，IEC 60950-1 和 IEC 61010-1 标准通过 GB4943.1-2011 CQC 认证
符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 标准的 4242 VPK 隔离
符合 UL 1577 标准且长达 1 分钟的 2500 VRMS 隔离
CSA 组件接受通知 5A，IEC 60950-1 和 IEC 61010-1 标准
通过 GB4943.1-2011 CQC 认证
是下列应用中光耦合器的替代产品：工业现场总线 Profibus 现场总线 Modbus 协议 DeviceNet数据总线伺服控制接口电机控制电源电池组
工业现场总线 Profibus 现场总线 Modbus 协议 DeviceNet数据总线
Profibus 现场总线
Modbus 协议
DeviceNet数据总线
伺服控制接口
电机控制
电源
电池组

产品概述

ISO7421-EP 器件可提供符合 UL 标准的长达 1 分钟且高达 2500 VRMS 的电流隔离。ISO7421-EP 器件有两个隔离通道。每个隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘隔栅分离开来。与隔离式电源一起使用时，此器件可防止数据总线或者其他电路上的噪声电流进入本地接地端并干扰或损坏敏感电路。此器件具有晶体管-晶体管逻辑电路 (TTL) 输入阈值，并且需要两个电源电压，3.3 或 5V，或者任意组合。当由一个 3.3V 电源供电时，所有输入均为 5V 耐压。ISO7421-EP 器件的额定信号传输速率高达 1Mbps。由于其响应时间短，在大多数情况下，此器件还将发送脉宽更短的数据。如果需要，设计人员应添加外部滤波来去除输入脉冲持续时间 < 20ns 的寄生信号。

查看全部

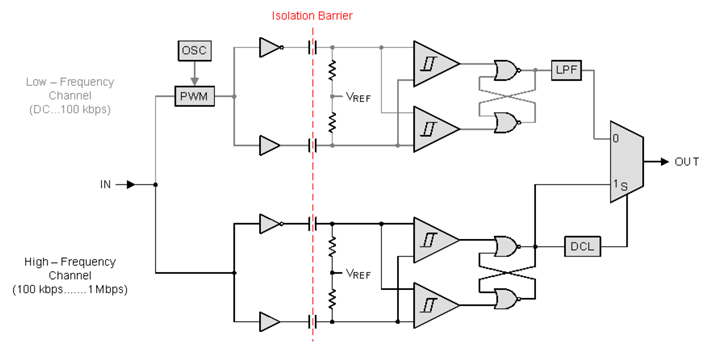

ISO7421MDREP 电路图
