ISO7420FCCDR

Texas Instruments 数字隔离器

更新日期：2024-04-01

ISO7420FCCDR

Texas Instruments 数字隔离器

产品简介：双通道、2/0、50Mbps 数字隔离器

查看详情

ISO7420FCCDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO7420FCCDR 中文资料属性参数

  • 现有数量：700现货10,000Factory
  • 价格：1 : ￥30.85000剪切带（CT）2,500 : ￥17.48184卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 技术：容性耦合
  • 类型：通用
  • 隔离式电源：无
  • 通道数：2
  • 输入 - 侧 1/侧 2：2/0
  • 通道类型：单向
  • 电压 - 隔离：2500Vrms
  • 共模瞬变抗扰度（最小值）：25kV/μs
  • 数据速率：50Mbps
  • 传播延迟 tpLH / tpHL（最大值）：37ns，37ns
  • 脉宽失真（最大）：5ns
  • 上升/下降时间（典型值）：2.5ns，2.5ns
  • 电压 - 供电：2.7V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 信号传输速率：50Mbps（5V 电源供电时）
  • 在默认模式下，输出为低电平
  • 输入引脚上的集成噪声滤波器
  • 低功耗：典型值为每通道 ICC 1Mbps 时为 1.8mA，25Mbps 时为 3.9mA（5V 电源供电时）1Mbps 时为 1.4mA，25Mbps 时为 2.6mA（3.3V 电源供电时）
  • 1Mbps 时为 1.8mA，25Mbps 时为 3.9mA（5V 电源供电时）
  • 1Mbps 时为 1.4mA，25Mbps 时为 2.6mA（3.3V 电源供电时）
  • 低传播延迟：典型值为 20ns（5V 电源供电时）
  • 通道到通道输出偏斜：最大值为 2ns
  • 3.3V 和 5V 电平转换
  • 宽 TA 额定范围：-40°C 至 125°C
  • 60KV/µs 瞬态抗扰度，典型值（5V 电源供电时）
  • 低辐射
  • 隔离隔栅寿命：> 25 年
  • 工作电压范围为 2.7V 至 5.5V
  • 窄体 SOIC-8 封装
  • 安全及监管认证 符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准的 4242VPK 隔离 符合 UL 1577 标准且长达 1 分钟的 2.5KVRMS 隔离 CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 终端设备标准 GB4943.1-2011 CQC 认证
  • 符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准的 4242VPK 隔离
  • 符合 UL 1577 标准且长达 1 分钟的 2.5KVRMS 隔离
  • CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 终端设备标准
  • GB4943.1-2011 CQC 认证

产品概述

ISO7420FCC 提供符合 UL 标准的长达 1 分钟的高达 2500VRMS电流隔离，以及符合 VDE 标准的 4242VPK。这个器件有两个隔离通道。每个通道有一个逻辑输入和输出缓冲器，这两个器件由一个二氧化硅 (SiO2) 绝缘隔栅进行分离。与隔离式电源一起使用，这个器件可防止数据总线或者其它电路上的噪音电流进入本地接地，并且干扰或损坏敏感电路。后缀 F 表示在失效防护条件下的低输出选项（参阅表2）。该器件具有集成噪声滤波器，可适用于严苛环境，在这种环境下，短噪声脉冲可能会出现在器件输入引脚上。 ISO7420FCC 具有晶体管-晶体管逻辑电路 (TTL) 输入阈值，工作电压范围为 2.7V 至 5.5V。通过 2.7V 或 3.3V 电源供电时，所有输入均可耐受 5V 电压。
查看全部

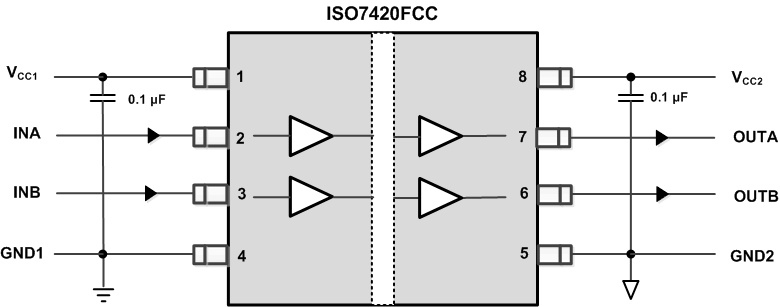

ISO7420FCCDR 电路图
