ISO7341CQDWRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：2,000 : ￥27.16482卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
技术：容性耦合
类型：通用
隔离式电源：无
通道数：4
输入 - 侧 1/侧 2：3/1
通道类型：单向
电压 - 隔离：3000Vrms
共模瞬变抗扰度（最小值）：25kV/μs
数据速率：25Mbps
传播延迟 tpLH / tpHL（最大值）：58ns，58ns
脉宽失真（最大）：4ns
上升/下降时间（典型值）：2.1ns，1.7ns
电压 - 供电：3V ~ 5.5V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：16-SOIC（0.295"，7.50mm 宽）
供应商器件封装：16-SOIC

产品特性

符合汽车应用应用认证
具有符合 AEC-Q100 标准的下列结果：器件温度 1 级：-40°C 至 125°C 的环境运行温度范围器件人体模型 (HBM) 分类等级 3A 器件充电器件模型 (CDM) 分类等级 C6
器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
器件人体模型 (HBM) 分类等级 3A
器件充电器件模型 (CDM) 分类等级 C6
信号传输速率：25Mbps删除了数据表标题中的删除了数据表标题中的
输入时使用集成噪声滤波器
默认输出高电平和低电平选项
低功耗，每通道 ICC 典型值（1Mbps 时）： ISO7340-Q1：0.9mA（5V 电源）、0.7mA（3.3V 电源） ISO7341-Q1：1.2mA（5V 电源）、0.9mA（3.3V 电源） ISO7342-Q1：1.3mA（5V 电源）、0.9mA（3.3V 电源）
ISO7340-Q1：0.9mA（5V 电源）、0.7mA（3.3V 电源）
ISO7341-Q1：1.2mA（5V 电源）、0.9mA（3.3V 电源）
ISO7342-Q1：1.3mA（5V 电源）、0.9mA（3.3V 电源）
低传播延迟：典型值 31ns（5V 电源）
3.3V 和 5V 电平转换
70KV/µs 瞬态抗扰度，典型值（5V 电源）
优异的电磁兼容性 (EMC) 系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护低辐射
系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
低辐射
由 3.3V 和 5V 电源供电
宽体小外形尺寸集成电路 (SOIC)-16 封装
安全相关认证： 4242 VPK 基本隔离，符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 标准符合 UL 1577 标准且长达 1 分钟的 3K VRMS 隔离 CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 终端设备标准已通过 GB4943.1-2011 CQC 认证
4242 VPK 基本隔离，符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 标准
符合 UL 1577 标准且长达 1 分钟的 3K VRMS 隔离
CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 终端设备标准
已通过 GB4943.1-2011 CQC 认证

产品概述

ISO734x-Q1 系列器件可提供符合 UL 1577 标准的长达 1 分钟且高达 3000 VRMS 的电隔离，以及符合 VDE V 0884-10 标准的 4242 VPK 隔离。这些器件具有四个隔离通道，后者由逻辑输入和输出缓冲器组成，并由二氧化硅 (SiO2) 绝缘隔栅进行隔离。ISO7340-Q1 器件具有四个正向通道，ISO7341-Q1 器件具有三个正向通道和一个反向通道，ISO7342-Q1 器件具有两个正向通道和两个反向通道。如果出现输入功率或信号损失，默认输出低（订购部件号带有后缀 F）或高（订购部件号不带后缀 F）。有关更多详细信息，请参阅器件功能模式部分。这些器件与隔离式电源结合使用，有助于防止数据总线或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。ISO734x-Q1 器件具有集成噪声滤波器，可适用于严苛工业环境，在这种环境下，短噪声脉冲可能会出现在器件输入引脚上。ISO734x-Q1 器件具有 TTL 输入阈值，工作电压范围为 3V 至 5.5V。凭借创新型芯片设计和布局技术，ISO734x-Q1 系列器件的电磁兼容性得到了显著增强，从而能够实现系统级 ESD、EFT 和浪涌保护并符合辐射标准。

查看全部

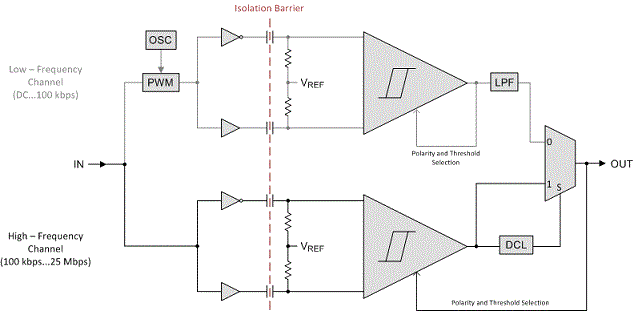

ISO7341CQDWRQ1 电路图
