ISO7331FCQDWRQ1 中文资料属性参数

现有数量：8,663现货2,000Factory
价格：1 : ￥37.29000剪切带（CT）2,000 : ￥21.11892卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
技术：容性耦合
类型：通用
隔离式电源：无
通道数：3
输入 - 侧 1/侧 2：2/1
通道类型：单向
电压 - 隔离：3000Vrms
共模瞬变抗扰度（最小值）：25kV/μs
数据速率：25Mbps
传播延迟 tpLH / tpHL（最大值）：58ns，58ns
脉宽失真（最大）：4ns
上升/下降时间（典型值）：3ns，2ns
电压 - 供电：3V ~ 5.5V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：16-SOIC（0.295"，7.50mm 宽）
供应商器件封装：16-SOIC

产品特性

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围器件人体模型 (HBM) 分类等级 3A 器件充电器件模型 (CDM) 分类等级 C6
器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
器件人体模型 (HBM) 分类等级 3A
器件充电器件模型 (CDM) 分类等级 C6
信号传输速率：25Mbps
输入时使用集成噪声滤波器
默认输出和选项
低功耗：每通道的 ICC 典型值（1Mbps 时）： ISO7330-Q1：1mA（5V 电源），0.8mA（3.3V 电源） ISO7331-Q1：1.4mA（5V 电源），1mA（3.3V 电源）
ISO7330-Q1：1mA（5V 电源），0.8mA（3.3V 电源）
ISO7331-Q1：1.4mA（5V 电源），1mA（3.3V 电源）
低传播延迟：典型值 32ns（5V 电源）
可由 3.3V 和 5V 电源供电
3.3V 和 5V 电平转换
70kV/μs 瞬态抗扰度，典型值（5V 电源）
优异的电磁兼容性 (EMC) 系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护低辐射
系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
低辐射
宽体小外形尺寸集成电路 (SOIC)-16 封装
隔离隔栅寿命：> 25 年
安全及管理批准：符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 标准的 4242 VPK 隔离部分）符合 UL 1577 标准且长达 1 分钟的 3000 VRMS 隔离 CSA 组件验收通知 5A，IEC 60950-1 和 IEC 61010-1 终端设备标准已通过符合 GB4943.1-2011 的 CQC 认证
符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 标准的 4242 VPK 隔离部分）
符合 UL 1577 标准且长达 1 分钟的 3000 VRMS 隔离
CSA 组件验收通知 5A，IEC 60950-1 和 IEC 61010-1 终端设备标准
已通过符合 GB4943.1-2011 的 CQC 认证
在下列使用中的光电耦合器替代产品：工业用 FieldBus ProfiBus ModBus DeviceNet 数据总线伺服控制接口电机控制电源电池组
工业用 FieldBus ProfiBus ModBus DeviceNet 数据总线
ProfiBus
ModBus
DeviceNet 数据总线
伺服控制接口
电机控制
电源
电池组

产品概述

ISO733x-Q1 系列器件可提供符合 UL 1577 标准的长达 1 分钟且高达 3000 VRMS 的电流隔离，以及符合 VDE V 0884-10 标准的 4242 VPK 隔离。这些器件具有三个隔离通道，其逻辑输入和输出缓冲器由二氧化硅 (SiO2) 绝缘隔栅分离开来。ISO7330-Q1 具有三个同向通道，而 ISO7331-Q1 具有两个正向通道和一个反向通道。如果出现输入功率或信号损失，默认输出电平（器件的订购部件号带有后缀）或电平（器件的订购部件号不带后缀）。更多详细信息，请参见 Device Functional Modes 部分。与隔离式电源一起使用时，这些器件有助于防止数据总线或者其他电路上的噪声电流进入本地接地或对敏感电路造成干扰或损坏。 ISO733x-Q1 系列器件已针对恶劣工业环境集成了噪声滤波器。在此类环境下，器件的输入引脚上可能会出现短噪声脉冲。 ISO733x-Q1 系列器件具有晶体管-晶体管逻辑电路 (TTL) 输入阈值，工作电压范围为 3V 到 5.5V。凭借创新的芯片设计和布线技术，ISO733x-Q1 系列器件的电磁兼容性得到了显著增强，可确保提供系统级 ESD、EFT 和浪涌保护并符合辐射标准。

查看全部

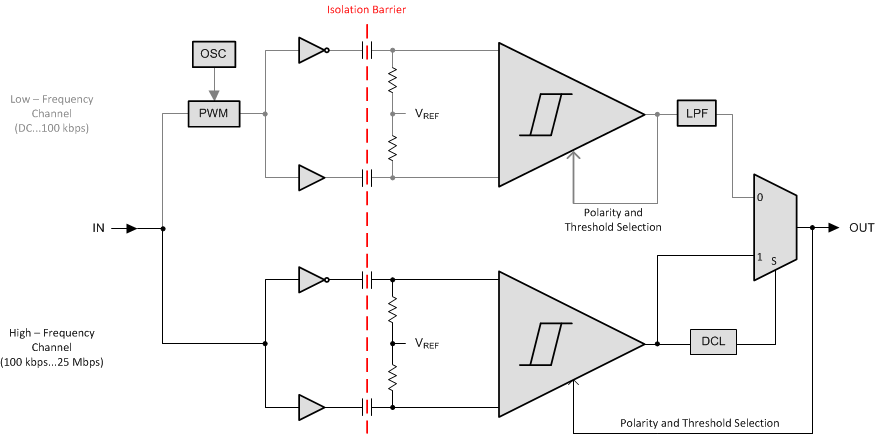

ISO7331FCQDWRQ1 电路图
