ISO7331FCDWR

Texas Instruments 数字隔离器

更新日期：2025-03-27

ISO7331FCDWR

Texas Instruments 数字隔离器

产品简介：低功耗、三通道、2/1、25Mbps、默认输出低电平数字隔离器

查看详情

ISO7331FCDWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO7331FCDWR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：1 : ￥29.89000剪切带（CT）2,000 : ￥16.89752卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 技术：容性耦合
  • 类型：通用
  • 隔离式电源：无
  • 通道数：3
  • 输入 - 侧 1/侧 2：2/1
  • 通道类型：单向
  • 电压 - 隔离：3000Vrms
  • 共模瞬变抗扰度（最小值）：25kV/μs
  • 数据速率：25Mbps
  • 传播延迟 tpLH / tpHL（最大值）：58ns，58ns
  • 脉宽失真（最大）：4ns
  • 上升/下降时间（典型值）：3ns，2ns
  • 电压 - 供电：3V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商器件封装：16-SOIC

产品特性

  • 信号传输速率：25Mbps
  • 输入时使用集成噪声滤波器
  • 默认输出“高”和“低”选项
  • 低功耗：每通道的 ICC 典型值（1Mbps时）： ISO7330：1mA（5V 电源供电时），0.8mA（3.3V 电源供电时） ISO7331：1.4mA（5V 电源供电时），1mA（3.3V 电源供电时）
  • ISO7330：1mA（5V 电源供电时），0.8mA（3.3V 电源供电时）
  • ISO7331：1.4mA（5V 电源供电时），1mA（3.3V 电源供电时）
  • 低传播延迟：典型值 32ns（5V 电源供电时）
  • 可由 3.3V 和 5V 电源供电
  • 3.3V 和 5V 电平转换
  • 宽温度范围：-40°C 至 125°C
  • 70KV/μs 瞬态抗扰度，典型值（5V 电源供电时）
  • 优异的电磁兼容性 (EMC) 系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护 低辐射
  • 系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
  • 低辐射
  • 宽体小外形尺寸集成电路 (SOIC)-16 封装
  • 隔离隔栅寿命：> 25 年
  • 安全及管理批准： 符合 DIN V VDE V 0884-10 和 DIN EN 61010-14242 标准的 VPK 隔离部分） 符合 UL 1577 标准且长达 1 分钟的 3000VRMS 隔离 CSA 组件接受通知 5A，IEC 60950-1 和 IEC 61010-1 终端设备标准 通过 GB4943.1-2011 CQC 认证
  • 符合 DIN V VDE V 0884-10 和 DIN EN 61010-14242 标准的 VPK 隔离部分）
  • 符合 UL 1577 标准且长达 1 分钟的 3000VRMS 隔离
  • CSA 组件接受通知 5A，IEC 60950-1 和 IEC 61010-1 终端设备标准
  • 通过 GB4943.1-2011 CQC 认证
  • 在下列应用中的光电耦合器替代产品： 工业用 FieldBus ProfiBus ModBus DeviceNet 数据总线 伺服控制接口 电机控制 电源 电池组
  • 工业用 FieldBus ProfiBus ModBus DeviceNet 数据总线
  • ProfiBus
  • ModBus
  • DeviceNet 数据总线
  • 伺服控制接口
  • 电机控制
  • 电源
  • 电池组

产品概述

ISO733x 可提供符合 UL 标准的长达 1 分钟且高达 3000VRMS 的电流隔离，以及符合 VDE 标准的 4242VPK 隔离。 这些器件具有三个隔离通道，其逻辑输入和输出缓冲器由二氧化硅 (SiO2) 绝缘隔栅分离开来。 ISO7330 有三个同向通道，ISO7331 有两个正向通道和一个反向通道。 如果出现输入功率或信号损失，则后缀为“F”的器件默认输出“低”电平，后缀没有“F”的器件则默认输出“高”电平。 更多详细信息与隔离式电源一起使用时，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地并且干扰或损坏敏感电路。 ISO733x 已针对恶劣环境集成了噪声滤波器，在此类环境下，器件的输入引脚上可能会出现短噪音脉冲。 ISO733x 具有晶体管晶体管逻辑电路 (TTL) 输入阈值，工作电压范围为 3V 到 5.5V。 凭借创新的芯片设计和布线技术，ISO733x 的电磁兼容性得到了显著增强，从而可确保提供系统级 ESD、EFT 和浪涌保护并符合辐射标准。
查看全部

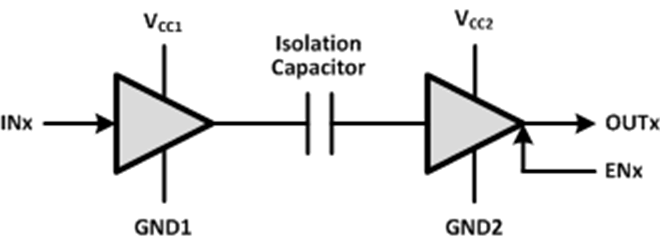

ISO7331FCDWR 电路图

ISO7331FCDWR 电路图

ISO7331FCDWR 电路图
