ISO7231MDWR

Texas Instruments 数字隔离器
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.328

更新日期：2024-04-01

ISO7231MDWR

Texas Instruments 数字隔离器

产品简介：三通道、2/1、150Mbps 数字隔离器

查看详情
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.328

ISO7231MDWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO7231MDWR 中文资料属性参数

  • 标准包装：2,000
  • 类别：隔离器
  • 家庭：数字隔离器
  • 系列：-
  • 输入 - 1 侧/2 侧：2/1
  • 通道数：3
  • 电源电压：3.15 V ~ 5.5 V
  • 电压 - 隔离：4000Vpk
  • 数据速率：150Mbps
  • 传输延迟：34ns
  • 输出类型：CMOS
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：16-SOIC
  • 包装：带卷 (TR)
  • 工作温度：-40°C ~ 125°C
  • 配用：296-30949-ND - EVAL MODULE FOR ISO723X724X

产品特性

  • 25 and 150-Mbps Signaling Rate Options Low Channel-to-Channel Output Skew; 1 ns Maximum Low Pulse-Width Distortion (PWD); 2 ns Maximum Low Jitter Content; 1 ns Typical at 150 Mbps
  • Low Channel-to-Channel Output Skew; 1 ns Maximum
  • Low Pulse-Width Distortion (PWD); 2 ns Maximum
  • Low Jitter Content; 1 ns Typical at 150 Mbps
  • Typical 25-Year Life at Rated Working Voltage (See Application Note SLLA197 and Figure 19)
  • 4-kV ESD Protection
  • Operate With 3.3-V or 5-V Supplies
  • 3.3-V and 5-V Level Translation
  • High Electromagnetic Immunity (See Application Note SLLA181)
  • –40°C to 125°C Operating Range
  • Safety and Regulatory Approvals 4000-VPK Isolation per DIN V VDE V 0884-10 and DIN EN 61010-1 2500 VRMS Isolation for 1 minute per UL 1577 CSA Component Acceptance Notice 5A and IEC 60950-1 End Equipment Standard
  • 4000-VPK Isolation per DIN V VDE V 0884-10 and DIN EN 61010-1
  • 2500 VRMS Isolation for 1 minute per UL 1577
  • CSA Component Acceptance Notice 5A and IEC 60950-1 End Equipment Standard

产品概述

The ISO7230 and ISO7231 are triple-channel digital isolators each with multiple channel configurations and output enable functions. These devices have logic input and output buffers separated by TI’s silicon dioxide (SiO2) isolation barrier. Used in conjunction with isolated power supplies, these devices block high voltage, isolate grounds, and prevent noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry.
查看全部

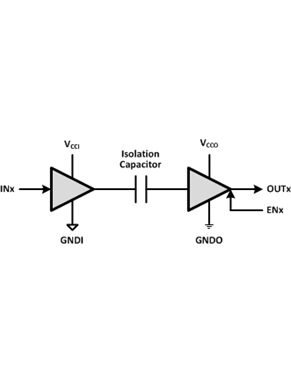

ISO7231MDWR 电路图

ISO7231MDWR 电路图

ISO7231MDWR 电路图
