ISO7142CCQDBQQ1

Texas Instruments 数字隔离器

更新日期：2024-04-01

ISO7142CCQDBQQ1

Texas Instruments 数字隔离器

产品简介：汽车类四通道、2/2、50Mbps 数字隔离器

查看详情

ISO7142CCQDBQQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO7142CCQDBQQ1 中文资料属性参数

  • 现有数量：0现货9,975Factory查看交期
  • 价格：150 : ￥43.40067管件
  • 系列：Automotive, AEC-Q100
  • 包装：管件
  • 产品状态：在售
  • 技术：容性耦合
  • 类型：通用
  • 隔离式电源：无
  • 通道数：4
  • 输入 - 侧 1/侧 2：2/2
  • 通道类型：单向
  • 电压 - 隔离：2500Vrms
  • 共模瞬变抗扰度（最小值）：25kV/μs
  • 数据速率：50Mbps
  • 传播延迟 tpLH / tpHL（最大值）：38ns，38ns
  • 脉宽失真（最大）：3.5ns
  • 上升/下降时间（典型值）：2.5ns，2.1ns
  • 电压 - 供电：2.7V ~ 5.5V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-SSOP（0.154"，3.90mm 宽）
  • 供应商器件封装：16-SSOP

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体模型 (HBM) 分类等级 3A 器件充电器件模型 (CDM) 分类等级 C6
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体模型 (HBM) 分类等级 3A
  • 器件充电器件模型 (CDM) 分类等级 C6
  • 最大信号传输速率：50Mbps（5V 电源供电）
  • 具有集成噪声滤波器的稳健设计
  • 低功耗，每通道 ICC 典型值（3.3V 电源）： 1Mbps 时为 1.3mA，25Mbps 时为 2.5mA
  • 1Mbps 时为 1.3mA，25Mbps 时为 2.5mA
  • 典型值为 50kV/µs 的瞬态抗扰度
  • 使用 SiO2 绝缘隔栅实现长使用寿命
  • 可由 2.7V、3.3V 和 5V 电源供电
  • 2.7V 和 5V 电平转换
  • 小型四分之一尺寸小外形封装 (QSOP)-16 封装
  • 安全及管理批准 符合 UL 1577 标准且长达 1 分钟的 2500 VRMS 隔离 符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准的 4242 VPK 隔离 CSA 组件验收通知 5A，IEC 60950-1 和 IEC 61010-1 终端设备标准 已通过符合 GB4943.1-2011 的 CQC 认证
  • 符合 UL 1577 标准且长达 1 分钟的 2500 VRMS 隔离
  • 符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准的 4242 VPK 隔离
  • CSA 组件验收通知 5A，IEC 60950-1 和 IEC 61010-1 终端设备标准
  • 已通过符合 GB4943.1-2011 的 CQC 认证
  • 通用隔离
  • 工业自动化
  • 电机控制
  • 太阳能逆变器

产品概述

ISO7142CC-Q1 器件可提供符合 UL 1577 标准的长达 1 分钟且高达 2500 VRMS 的电流隔离，以及符合 VDE V 0884-10 标准的 4242 VPK隔离。ISO7142CC-Q1 是一款四通道隔离器，此隔离器具有两个正向和两个反向通道。此器件在由 5V 电源供电时的最大数据传输速率为 50Mbps，而在由 3.3V 或 2.7V 电源供电时的最大数据传输速率为 40Mbps。ISO7142CC-Q1 器件的输入端集成有滤波器，适用于易受噪声干扰的应用。 每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘隔栅分开的逻辑输入和输出缓冲器。与隔离式电源一起使用，这个器件可防止数据总线或者其它电路上的噪音电流进入本地接地和干扰或损坏敏感电路。该器件具有晶体管晶体管逻辑电路 (TTL) 输入阈值，并且可由 2.7V、3.3V 和 5V 电压供电运行。
查看全部

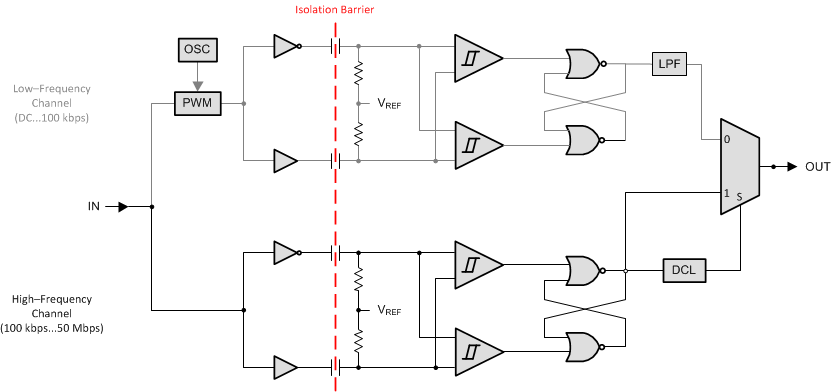

ISO7142CCQDBQQ1 电路图

ISO7142CCQDBQQ1 电路图

ISO7142CCQDBQQ1 电路图
