ISO7041DBQ

Texas Instruments 数字隔离器

产品简介：经 ATEX/IECEx 认证的超低功耗四通道数字隔离器

查看详情

ISO7041DBQ 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO7041DBQ 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥39.19000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 技术：容性耦合
  • 类型：通用
  • 隔离式电源：无
  • 通道数：4
  • 输入 - 侧 1/侧 2：3/1
  • 通道类型：单向
  • 电压 - 隔离：3000Vrms
  • 共模瞬变抗扰度（最小值）：50kV/μs
  • 数据速率：2Mbps
  • 传播延迟 tpLH / tpHL（最大值）：165ns，165ns
  • 脉宽失真（最大）：10ns
  • 上升/下降时间（典型值）：5ns，5ns
  • 电压 - 供电：1.71V ~ 1.89V，2.25V ~ 5.5V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-SSOP（0.154"，3.90mm 宽）
  • 供应商器件封装：16-SSOP

产品特性

  • 超低功率耗散 每通道静态电流为 3.5µA (3.3V) 100kbps 时的每通道电流为 15µA (3.3V)1Mbps 时的每通道电流为 116µA (3.3V)
  • 每通道静态电流为 3.5µA (3.3V)
  • 100kbps 时的每通道电流为 15µA (3.3V)
  • 1Mbps 时的每通道电流为 116µA (3.3V)
  • 稳健可靠的隔离栅 预计寿命超过 100 年隔离额定值为 3000VRMSCMTI 典型值为 ±100kV/µs
  • 预计寿命超过 100 年
  • 隔离额定值为 3000VRMS
  • CMTI 典型值为 ±100kV/µs
  • 宽电源电压范围：2.25V 至 5.5V
  • 宽温度范围： 2.25V 至 3.6V：-55°C 至 +125°C3.6V 至 5.5V：-40°C 至 +125°C
  • 2.25V 至 3.6V：-55°C 至 +125°C
  • 3.6V 至 5.5V：-40°C 至 +125°C
  • 小型 16-QSOP 封装 (16-DBQ)
  • 信号传输速率：高达 2Mbps
  • 默认输出高电平 (ISO7041) 和低电平 (ISO7041F) 选项
  • 优异的电磁兼容性 (EMC) 系统级 ESD、EFT 和浪涌抗扰性±8kV IEC 61000-4-2 跨隔离栅接触放电保护极低辐射
  • 系统级 ESD、EFT 和浪涌抗扰性
  • ±8kV IEC 61000-4-2 跨隔离栅接触放电保护
  • 极低辐射
  • 安全相关认证（计划）： UL 1577 组件认证计划 DIN V VDE V 0884-11 CQC、TUV 和 CSA 认证IECEx（IEC 60079-0 和 IEC 60079-11）和 ATEX (EN 60079-11)
  • UL 1577 组件认证计划
  • DIN V VDE V 0884-11
  • CQC、TUV 和 CSA 认证
  • IECEx（IEC 60079-0 和 IEC 60079-11）和 ATEX (EN 60079-11)

产品概述

ISO7041 器件是一种可用于隔离 CMOS 或 LVCMOS 数字 I/O 的超低功耗多通道数字隔离器。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO2) 绝缘栅相隔离。基于边缘的创新架构与开关键控调制方案相结合，使这些隔离器具有非常低的功耗，同时符合 UL1577 规定的 3000VRMS 隔离额定值。该器件的每通道动态电流消耗低于 120µA/Mbps，并且 3.3V 时每通道静态电流消耗为 3.5µA，从而允许在功耗和热性能受限的系统设计中使用 ISO7041。 该器件可在低至 2.25V 和高达 5.5V，并可在隔离栅的每一侧采用不同电源电压的情况下实现完整功能。四通道隔离器采用 16-QSOP 封装，具有三个正向通道和一个反向通道。 该器件具有默认输出高电平和低电平选项。如果输入功率或信号出现损失，不具有 F 后缀的 ISO7041 器件默认输出高电平，具有 F 后缀的 ISO7041F 器件默认输出低电平。有关更多信息，请参阅器件功能模式部分。
查看全部

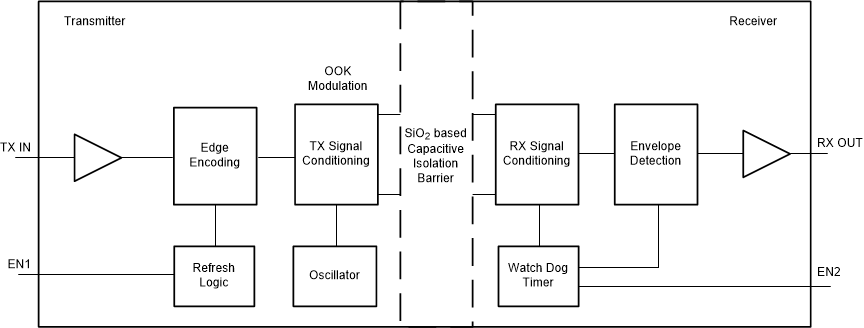

ISO7041DBQ 电路图

ISO7041DBQ 电路图

ISO7041DBQ 电路图
