ISO35TDWR

Texas Instruments 接口 - 驱动器，接收器，收发器

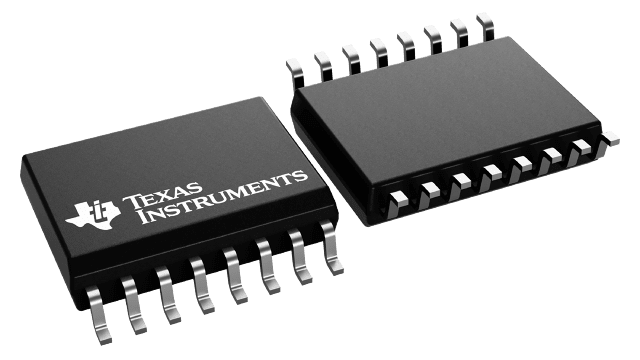

  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$4.225

更新日期：2024-04-01 00:04:00

ISO35TDWR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：具有集成变压器驱动器的 1Mbps 全双工 2.5kVrms 隔离式 RS-485 和 RS-422 收发器

查看详情
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$4.225

ISO35TDWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO35TDWR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：1/1
  • 规程：RS485
  • 电源电压：3.15 V ~ 3.6 V
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：16-SOIC
  • 包装：带卷 (TR)

产品特性

  • 专为 RS-485 及 RS-422 应用而设计
  • 信号传输速率高达 1Mbps
  • 1/8 单位负载，一条总线上多达 256 个节点
  • 热关断保护
  • 效率典型值 > 60% (I LOAD = 100mA) - 参阅 SLUU470
  • 低驱动器总线电容：16pF（典型值）
  • 针对总线开路、短路及空闲状态的失效防护接收器
  • 逻辑输入可承受 5V 电压
  • 50kV/µs 瞬态抗扰度，典型值
  • 总线引脚静电放电 (ESD) 保护 总线引脚与 GND2 之间的 16kV HBM 总线引脚与 GND1 之间的 6kV HBM
  • 总线引脚与 GND2 之间的 16kV HBM
  • 总线引脚与 GND1 之间的 6kV HBM
  • 安全及管理批准 符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 4242V PK 基本绝缘 符合 UL 1577 标准且长达 1 分钟的 2500V RMS 隔离 CSA 组件接受通知 5A，IEC 60950-1 和 IEC 61010-1 标准
  • 符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 4242V PK 基本绝缘
  • 符合 UL 1577 标准且长达 1 分钟的 2500V RMS 隔离
  • CSA 组件接受通知 5A，IEC 60950-1 和 IEC 61010-1 标准

产品概述

ISO35T 是一款隔离式差分线路收发器，集成有用于为隔离变压器提供一次侧电压的振荡器输出。该器件是面向 RS-485 和 RS422 应用的全双工差分线路收发器，可以很容易地针对半双工操作进行配置 （只需将 11 脚连接至 14 脚、12 脚连接至 13 脚即可）。这类器件非常适合于长传输线路，因为此时接地环路被断开以提供大得多的共模电压范围。经测试，该器件的对称隔离栅可在总线收发器和逻辑电平接口之间提供符合 VDE 标准且长达 60 秒的 4242V PK 隔离。所有带连线的 I/O 都容易遭受来自各种信号源的电瞬态噪声。这些瞬态噪声如果具有足够的幅度和持续时间，就有可能导致收发器和/或邻近的敏感电路受到损坏。ISO35T 可显著降低数据损坏和成本高昂的控制电路损坏风险。ISO35T 的规定使用温度范围为 -40℃ 至 85℃。
查看全部
