ISO224BDWV

Texas Instruments 特殊用途放大器

更新日期：2024-04-01 00:04:00

ISO224BDWV

Texas Instruments 特殊用途放大器

产品简介：±12V 输入、精密电压检测增强型隔离式放大器

查看详情

ISO224BDWV 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO224BDWV 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥154.94000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 类型：隔离
  • 应用：汽车级
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.295"，7.50mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 提供高级 (ISO224B) 与低级 (ISO224A) 两个版本
  • ±12V 输入电压范围针对工业应用中的隔离式电压测量进行了 优化
  • 9kV 静电放电 (ESD) 过压输入钳位
  • ±4V 差分输出电压范围，共模电压为 VDD2/2
  • 低直流误差运行 (ISO224B)：输入失调电压：25°C 时为 ±5mV，±15µV/°C（最大值）增益误差：25°C 时为 ±0.3%，±35ppm/°C（最大值）非线性度：±0.01%（最大值），±0.1ppm/°C（典型值）
  • 输入失调电压：25°C 时为 ±5mV，±15µV/°C（最大值）
  • 增益误差：25°C 时为 ±0.3%，±35ppm/°C（最大值）
  • 非线性度：±0.01%（最大值），±0.1ppm/°C（典型值）
  • 4.5V 至 18V 高侧单电源
  • 4.5V 至 5.5V 低侧运行
  • 安全相关认证：7071 VPEAK 增强型隔离，符合 DIN VDE V 0884-11: 2017-01 标准5000 VRMS 隔离，符合 UL1577 标准且持续时长为 1 分钟
  • 7071 VPEAK 增强型隔离，符合 DIN VDE V 0884-11: 2017-01 标准
  • 5000 VRMS 隔离，符合 UL1577 标准且持续时长为 1 分钟
  • 高 CMTI (ISO224B)：80kV/µs（典型值）

产品概述

ISO224 是一款精密的隔离放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证，可提供高达 5kVRMS 的增强型电隔离，使用寿命极长，功率耗散较低。与隔离式电源结合使用时，该器件可将以不同共模电压电平运行的系统的各器件隔开，并防止较低电压器件损坏。ISO224 的输入专门针对精确检测 ±10V 信号进行了优化，该信号在工业应用当中十分 普遍。该器件由高侧单电源供电运行。此独有的特性可简化隔离式电源的设计，降低系统成本。集成的高侧电源电压检测功能可简化系统级诊断。ISO224 的 ±4V 输出可支持使用更低成本的模数转换器 (ADC)。输出的差分结构具有更强的抗噪性能。ISO224 可在 –55°C 至 +125°C 的扩展工业温度范围内正常运行，并采用宽体 8 引脚 SOIC (DWV) 封装。
查看全部

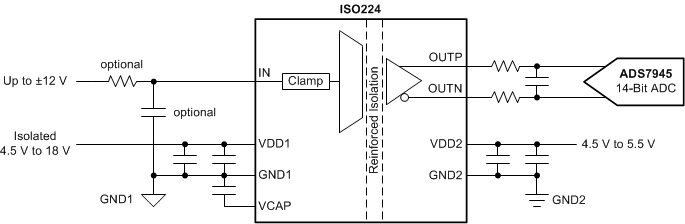

ISO224BDWV 电路图

ISO224BDWV 电路图

ISO224BDWV 电路图
