ISO1176TDWR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$4.29

更新日期：2024-04-01 00:04:00

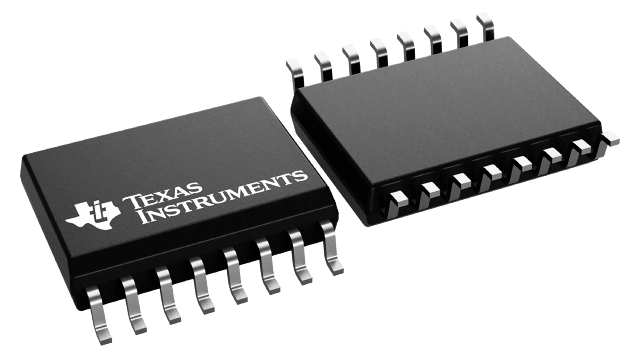

ISO1176TDWR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：具有集成式变压器驱动器的 40Mbps 半双工隔离式 RS-485 和 RS-422 收发器

查看详情
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$4.29

ISO1176TDWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ISO1176TDWR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：1/1
  • 规程：RS485
  • 电源电压：3.15 V ~ 5.5 V
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：16-SOIC
  • 包装：带卷 (TR)

产品特性

  • 符合或超出 EN 50170 和 TIA/EIA-485 的要求
  • 信号传输速率高达 40Mbps
  • 使用集成变压器驱动器轻松进行隔离式电源设计
  • 效率典型值 > 60% (I LOAD = 100mA)，参阅 SLUU471
  • 差分输出超过 2.1V（54Ω 负载）
  • 低总线电容：10pF（最大值）
  • 针对总线开路、短路及空闲状态的失效防护接收器
  • 50kV/µs 瞬态抗扰度，典型值
  • 安全及管理批准 符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 4242V PK 基本绝缘 符合 UL 1577 标准且长达 1 分钟的 2500V RMS 隔离 CSA 60950-1 和 CSA 61010-1 标准
  • 符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 4242V PK 基本绝缘
  • 符合 UL 1577 标准且长达 1 分钟的 2500V RMS 隔离
  • CSA 60950-1 和 CSA 61010-1 标准

产品概述

ISO1176T 是一款隔离式差分线路收发器，集成有用于为隔离变压器提供初级电压的振荡器输出。由于接地环路断开，该器件能够在大得多的共模电压范围内运行，非常适合于远距离传输线路。经测试，该器件的对称隔离栅可在总线收发器和逻辑电平接口之间提供符合 VDE 标准且长达 60 秒的 4242V PK 隔离。电隔离差分总线收发器是集成电路，旨在实现多点总线传输线路上的双向数据通信。该收发器将电隔离差分线路驱动器和差分输入线路接收器相结合。驱动器在 ISODE 引脚（引脚 10）上具有高电平有效使能和隔离式使能状态输出，有助于控制方向。驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出 (I/O) 总线端口，该端口用于在禁用驱动器或 V CC2 = 0 时为总线提供最小负载。所有带连线的 I/O 都容易遭受来自各种信号源的电瞬态噪声。这些瞬态噪声如果具有足够的幅度和持续时间，就有可能导致收发器和/或邻近的敏感电路受到损坏。ISO1176T 可显著降低数据损坏和成本高昂的控制电路损坏风险。该器件可在 –40°C 至 85°C 的环境温度范围内运行。
查看全部
