INA828IDR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：50μV 失调电压、7nV/√Hz 噪声、低功耗、精密仪表放大器

查看详情

INA828IDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA828IDR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥41.90000剪切带（CT）2,500 : ￥23.69468卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：仪表
  • 电路数：1
  • 输出类型：-
  • 压摆率：1.2V/μs
  • 增益带宽积：-
  • -3db 带宽：2 MHz
  • 电流 - 输入偏置：150 pA
  • 电压 - 输入补偿：20 μV
  • 电流 - 供电：600μA
  • 电流 - 输出/通道：-
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 精密仪表放大器演变： 第二代：INA828 第一代：INA128
  • 第二代：INA828
  • 第一代：INA128
  • 低失调电压：最大值为 50µV
  • 增益漂移：5ppm/°C (G = 1)，50ppm/°C (G > 1)
  • 噪声：7nV/√Hz
  • 带宽：2MHz (G = 1)、260kHz (G = 100)
  • 与 1nF 电容负载一起工作时保持稳定
  • 输入保护电压高达 ±40V
  • 共模抑制：最小值为 110dB (G = 10)
  • 最小值为 110dB (G = 10)
  • 电源抑制：最小值为 100dB (G = 1)
  • 电源电流：最大值为 650 µA
  • 电源范围：单电源：4.5V 至 36V双电源：±2.25V 至 ±18V
  • 单电源：4.5V 至 36V
  • 双电源：±2.25V 至 ±18V
  • 额定温度范围： –40°C 至 +125°C
  • 封装：8 引脚 SOIC

产品概述

INA828 是一款高精度仪表放大器，此放大器提供低功耗并且可在极宽的单电源或双电源范围内工作。可通过单个外部电阻器在 1 到 1000 范围内设置增益。由于采用新的超 β 输入晶体管（这些晶体管可提供极低的输入失调电压、失调电压漂移、输入偏置电流以及输入电压和电流噪声），该器件可提供出色的精度。附加电路可以为输入提供高达 ±40V 的过压保护。INA828 经过优化，可提供出色的共模抑制比。当 G = 1 时，整个输入共模范围内共模抑制比超过 90dB。该器件非常适用于通过 5V 单电源和高达 ±18V 的双电源供电的低电压运行。最后，INA828 采用 8 引脚 SOIC 封装，额定温度范围为 –40°C 至 +125°C。
查看全部

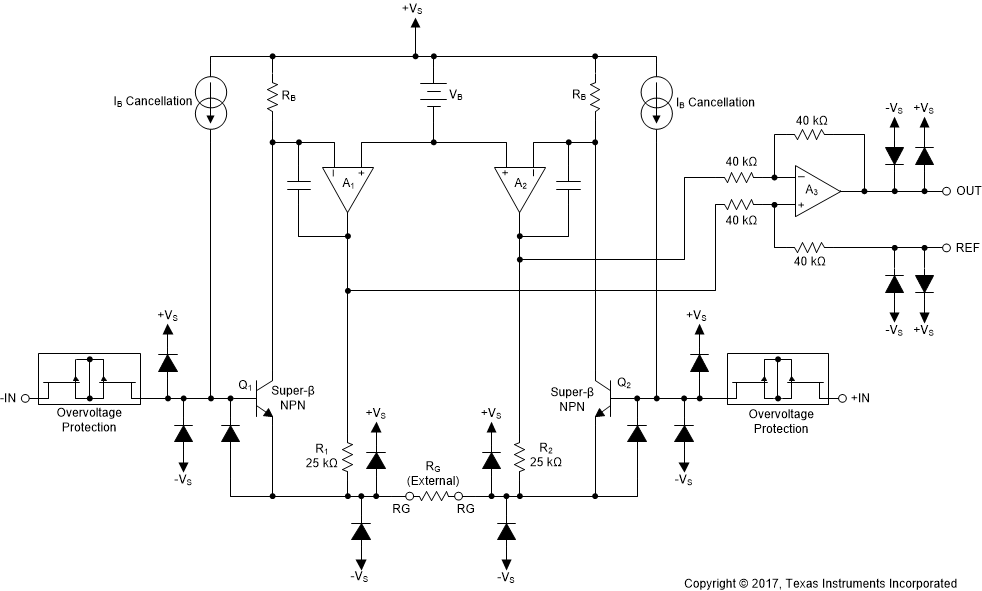

INA828IDR 电路图

INA828IDR 电路图

INA828IDR 电路图
