INA826SIDRCT

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

INA826SIDRCT

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：具有关断功能的 200μA、36V 轨到轨输出仪表放大器

查看详情

INA826SIDRCT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA826SIDRCT 中文资料属性参数

  • 现有数量：640现货9,500Factory
  • 价格：1 : ￥30.93000剪切带（CT）250 : ￥21.60496卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：仪表
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：1V/μs
  • 增益带宽积：-
  • -3db 带宽：1 MHz
  • 电流 - 输入偏置：35 nA
  • 电压 - 输入补偿：40 μV
  • 电流 - 供电：200μA
  • 电流 - 输出/通道：16 mA
  • 电压 - 跨度（最小值）：2.7 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商器件封装：10-VSON（3x3）

产品特性

  • 输入共模范围：包括 V–
  • 共模抑制：104dB（最小值，G = 10）100dB（5kHz 下的最小值，G = 10）
  • 104dB（最小值，G = 10）
  • 100dB（5kHz 下的最小值，G = 10）
  • 电源抑制：（最小值，G = 1）
  • 低失调电压：150µV，最大值
  • 增益漂移：1ppm/°C (G = 1)，35ppm/°C (G > 1)
  • 噪声：18nV/√Hz，G ≥ 100
  • 带宽：1MHz (G = 1)，60kHz (G = 100)
  • 输入保护电压高达 ±40V
  • 轨到轨输出
  • 电源电流：200µA 关断电流：2µA
  • 关断电流：2µA
  • 电源电压范围：单电源：3V 至 36V双电源：±1.5V 至 ±18V
  • 单电源：3V 至 36V
  • 双电源：±1.5V 至 ±18V
  • 特定温度范围：–40°C 至 +125°C
  • 封装：3mm × 3mm VSON

产品概述

INA826S 器件是一款低成本仪表放大器，此放大器提供极低功耗及关断，并可在极宽的单电源或双电源电压范围内工作。可通过单个外部电阻在 1 到 1000 范围内设置增益。该器件在过热条件下具有很好的稳定性，即使在 G > 1 时，也可实现只有 35ppm/°C（最大值）的低增益漂移。INA826S 经优化可在频率高达 5kHz 时提供超过 100dB (G = 10) 的出色共模抑制比。G = 1 时，在从负电源直至 1V 正电源的整个输入共模范围内共模抑制比将超过 84dB。INA826S 采用轨到轨输出，非常适合通过 3V 单电源和高达 ±18V 的双电源供电的低电压运行器件。提供关断引脚，可将电源电流降至 2µA 以下。附加电路可通过将输入电流限制在 8mA 以下来防止输入出现超出电源电压的过压情况（高达 ±40V）。INA826S 可提供 10 引脚、3mm × 3mm VSON 表面贴装式封装。INA826S 的额定工作温度范围为 –40°C 至 +125°C。
查看全部

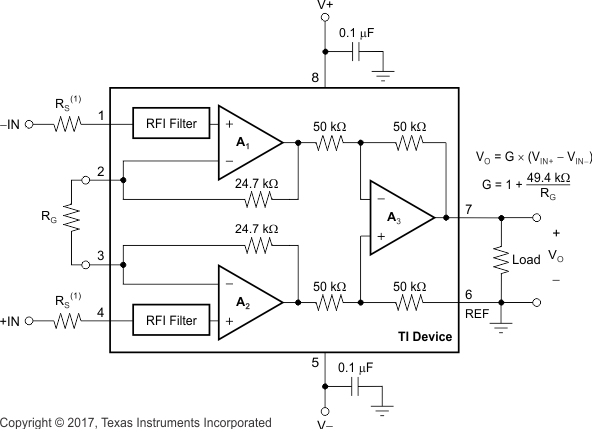

INA826SIDRCT 电路图

INA826SIDRCT 电路图

INA826SIDRCT 电路图
