INA821IDGKR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

INA821IDGKR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：高带宽 (4.7MHz)、低噪声 (7nV/√Hz)、精密 (35μV)、低功耗仪表放大器

查看详情

INA821IDGKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA821IDGKR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥24.35055卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 放大器类型：仪表
  • 电路数：1
  • 输出类型：-
  • 压摆率：2V/μs
  • 增益带宽积：-
  • -3db 带宽：4.7 MHz
  • 电流 - 输入偏置：150 pA
  • 电压 - 输入补偿：45 μV
  • 电流 - 供电：600μA
  • 电流 - 输出/通道：20 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 低失调电压：10µV（典型值）、35µV（最大值）
  • 增益漂移：5ppm/°C (G = 1)、35ppm/°C (G > 1)（最大值）
  • 噪声：7nV/√Hz
  • 带宽：4.7MHz (G = 1)、290kHz (G = 100)
  • 采用 1nF 容性负载时保持稳定
  • 输入保护电压高达 ±40V
  • 共模抑制：112dB，G = 10（最小值）
  • 电源抑制：110dB，G = 1（最小值）
  • 电源电流：650µA（最大值）
  • 电源电压范围：单电源：4.5V 至 36V双电源：±2.25V 至 ±18V
  • 单电源：4.5V 至 36V
  • 双电源：±2.25V 至 ±18V
  • 额定温度范围：–40°C 至 +125°C
  • 封装：8 引脚 SOIC 和 VSSOP

产品概述

INA821 是一款高精度仪表放大器，可提供低功耗并且可在较宽的单电源或双电源电压范围内工作。可通过单个外部电阻器在 1 到 10,000 范围内设置任意增益。由于采用超 β 输入晶体管（这些晶体管可提供较低的输入失调电压、失调电压漂移、输入偏置电流以及输入电压和电流噪声），该器件可提供出色的精度。附加电路可以为输入提供高达 ±40V 的过压保护。INA821 经过优化，可提供较高的共模抑制比。当 G = 1 时，整个输入共模范围内共模抑制比超过 92dB。根据设计，此器件采用低电压运行，由 4.5V 单电源和高达 ±18V 的双电源供电。INA821 采用 8 引脚 SOIC 和 8 引脚 VSSOP 封装，并且额定工作温度范围为 –40°C 至 +125°C。
查看全部

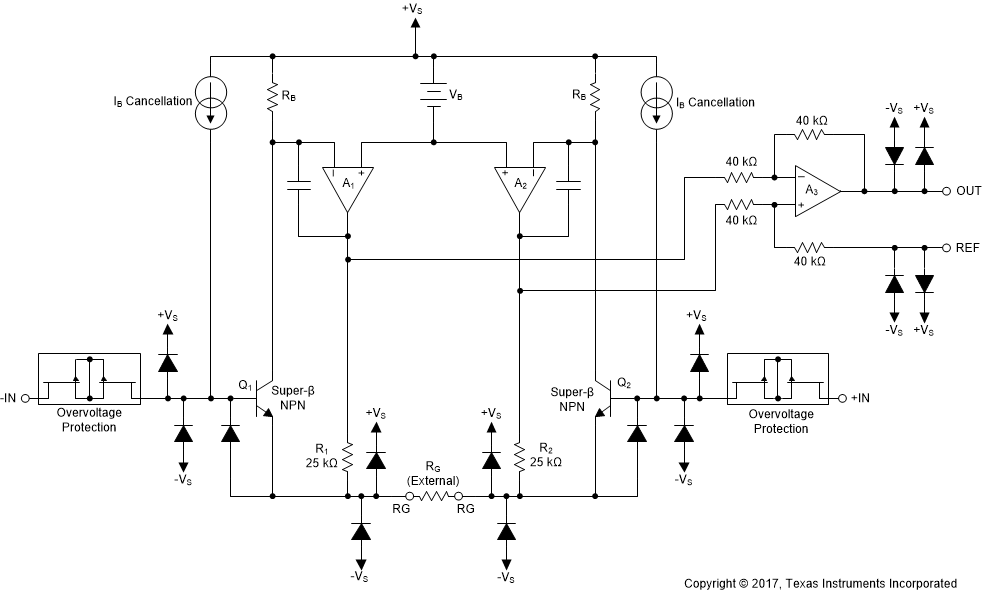

INA821IDGKR 电路图

INA821IDGKR 电路图

INA821IDGKR 电路图
