INA592IDGKR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

INA592IDGKR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：高精密（40μV 失调电压）、2MHz、88dB CMRR、低功耗、e-trim? 差分放大器

查看详情

INA592IDGKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA592IDGKR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥25.28000剪切带（CT）2,500 : ￥14.32175卷带（TR）
  • 系列：e-trim?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：18V/μs
  • 增益带宽积：-
  • -3db 带宽：2 MHz
  • 电流 - 输入偏置：-
  • 电压 - 输入补偿：28 μV
  • 电流 - 供电：1.1mA
  • 电流 - 输出/通道：65 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 放大器 G = 1/2
  • 放大器 G = 2
  • 低失调电压：40µV（最大值）
  • 低失调电压漂移：±2µV/°C（最大值）
  • 低噪声：1kHz 时为 18nV/√Hz
  • 低增益误差：±0.03%（最大值）
  • 高共模抑制：88 dB（最小值）
  • 高带宽：2MHz GBW
  • 低静态电流：每个放大器 1.1 mA
  • 高压摆率：18V/µs
  • 高容性负载驱动能力：500pF
  • 宽电源电压范围： 单电源：4.5V 至 36V 双电源：±2.25V 至 ±18V
  • 单电源：4.5V 至 36V
  • 双电源：±2.25V 至 ±18V
  • 额定温度范围： –40°C 至 +125°C
  • 封装：8 引脚 MSOP 和 SOIC，10 引脚 VSON

产品概述

INA592 器件是一款低功耗、宽带宽差分放大器，由精密运算放大器 (op amp) 和精密电阻器网络组成。电阻器出色的跟踪性能 (TCR) 在全温度范围内保持增益精度和共模抑制。诸如低失调电压 40µV（最大值）、低温漂（最大值 2µV/°C）、高压摆率 (18V/µs) 和高达 500pF 的高容性负载驱动等独特的特性，使 INA592 成为稳健的高性能差分放大器，适用于各种高压工业级应用。内部运算放大器的共模范围扩展至负电源，从而使器件能够在单电源应用中运行。该器件采用单电源（4.5V 至 36V）或双电源（±2.25V 至 ±18V）运行。差分放大器为许多常用电路奠定了基石。INA592 提供此电路功能，而无需使用昂贵的精密电阻器网络。
查看全部

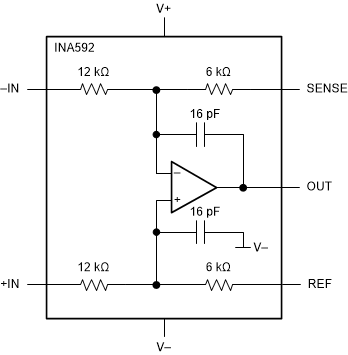

INA592IDGKR 电路图

INA592IDGKR 电路图

INA592IDGKR 电路图
