INA317IDGKT

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

INA317IDGKT

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：微功耗 (50μA)、零漂移（75μV 失调电压、0.3μV/°C）、精密 RRO 仪表放大器

查看详情

INA317IDGKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA317IDGKT 中文资料属性参数

  • 现有数量：0现货250Factory查看交期
  • 价格：1 : ￥22.02000剪切带（CT）250 : ￥15.35444卷带（TR）
  • 系列：Zero-Drift
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：零漂移
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：0.16V/μs
  • 增益带宽积：-
  • -3db 带宽：150 kHz
  • 电流 - 输入偏置：70 pA
  • 电压 - 输入补偿：10 μV
  • 电流 - 供电：50μA
  • 电流 - 输出/通道：40 mA
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 低失调电压：75µV（最大值），G ≥ 100
  • 低温漂：0.3µV/°C，G ≥ 100
  • 低噪声：50nV/√Hz，G ≥ 100
  • 高共模抑制比 (CMRR)：100dB（最小值），G ≥ 10
  • 低输入偏置电流：200pA（最大值）
  • 电源范围：1.8V 至 5.5V
  • 输入电压：(V–) 0.1V 至 (V+) –0.1V
  • 电压范围：(V–) 0.05V 至 (V+) –0.05V
  • 低静态电流：50µA
  • 工作温度范围：-40°C 至 +125°C
  • 已过滤射频干扰 (RFI) 的输入
  • 8 引脚 VSSOP 封装

产品概述

INA317 是一款具备出色精度的低功耗精密仪表放大器。INA317 采用 3 种多功能运算放大器设计，尺寸小巧，功耗较低，适用于各种便携式 应用。单个外部电阻器可根据行业标准增益等式 G = 1 + (100 kΩ / RG) 的定义，设置 1 至 1000 范围内的任意增益。该仪表放大器提供低失调电压（75µV，G ≥ 100）、出色的失调电压漂移（0.3 µV/°C，G ≥ 100）和高共模抑制（G ≥ 10 时为 100dB）。INA317 采用低至 1.8V (±0.9V) 电压和 50µA 静态电流的电源供电，因而该器件适用于电池供电系统。INA317 器件采用自动校准技术确保广泛工业温度范围内的精度，可提供可扩展到直流的低噪声密度 (50nV/√Hz)。INA317 采用 8 引脚 VSSOP 表面贴装式封装，额定温度范围为 TA = –40°C 至 +125°C。
查看全部

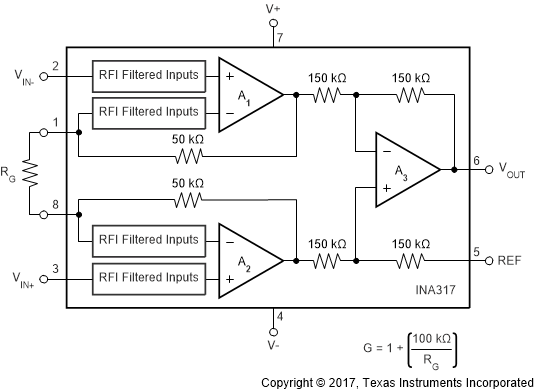

INA317IDGKT 电路图

INA317IDGKT 电路图

INA317IDGKT 电路图
