INA2128UA

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$11.22-$9.537

更新日期：2024-04-01

INA2128UA

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：双通道低功耗仪器放大器

查看详情
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$11.22-$9.537

INA2128UA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA2128UA 中文资料属性参数

  • 标准包装：40
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：仪表
  • 电路数：2
  • 输出类型：-
  • 转换速率：4 V/µs
  • 增益带宽积：-
  • -3db带宽：1.3MHz
  • 电流 - 输入偏压：20nA
  • 电压 - 输入偏移：25µV
  • 电流 - 电源：1.4mA
  • 电流 - 输出 / 通道：15mA
  • 电压 - 电源，单路/双路(±)：4.5 V ~ 36 V，±2.25 V ~ 18 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：16-SOIC
  • 包装：管件

产品特性

  • 低失调电压：50µV（最大值）
  • 低温漂：0.5 µV/°C（最大值）
  • 低输入偏置电流：5nA（最大值）
  • 输入电压噪声：1kHz 时为 8nV/√Hz
  • 高带宽：1.3MHz (G = 1V/V)
  • 高 CMR：120dB（最小值）
  • 输入保护电压可达 ±40V
  • 宽电源电压范围：±2.25V 至 ±18V
  • 低静态电流：700µA（每通道）
  • 温度范围：–40°C 至 +85°C
  • 封装：16 引脚 SOIC

产品概述

INA2128 是一款双路低功耗通用仪表放大器 (IA)，可提供出色的准确性。此器件采用多功能三级运算放大器设计，尺寸小巧，适用于多种应用。即使在高增益（G = 100 时为 200 kHz）情况下，电流反馈输入电路也可提供宽带宽。可通过单个外部电阻器在 1 到 10,000 范围内设置任意增益。内部输入保护可经受高达 ±40V 的电压且无损坏。INA2128 经过激光修整，具有极低失调电压 (50µV)、极低温漂 (0.5µV/°C) 和高共模抑制（G ≥ 100 时为 120dB）。该器件采用低至 ±2.25V 的电源电压，每 IA 静态电流仅 700µA，非常适合电池供电系统和多通道系统。INA2128 采用 SOIC-16 封装，额定温度范围 -40°C 至 +85°C。
查看全部

INA2128UA 数据手册

数据手册 说明 数量 操作
INA2128UA

Dual, Low Power INSTRUMENTATION AMPLIFIER

 10 Pages页,283K 查看

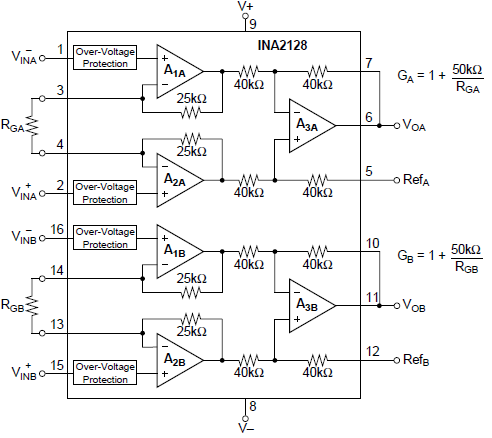

INA2128UA 电路图

INA2128UA 电路图

INA2128UA 电路图
