INA190A1IRSWR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

INA190A1IRSWR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：具有皮安级 IB 和 ENABLE 引脚的 40V 双向超精密电流检测放大器

查看详情

INA190A1IRSWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA190A1IRSWR 中文资料属性参数

  • 现有数量：15,552现货9,000Factory
  • 价格：1 : ￥21.94000剪切带（CT）3,000 : ￥12.40185卷带（TR）
  • 系列：Zero-Drift
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：电流检测
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：0.25V/μs
  • 增益带宽积：45 kHz
  • -3db 带宽：45 kHz
  • 电流 - 输入偏置：500 pA
  • 电压 - 输入补偿：2 μV
  • 电流 - 供电：40μA
  • 电流 - 输出/通道：-
  • 电压 - 跨度（最小值）：1.7 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：10-UFQFN
  • 供应商器件封装：10-UQFN（1.8x1.4）

产品特性

  • 低输入偏置电流：500pA（典型值）（支持微安级电流测量）
  • 低功耗： 低电源电压 VS：1.7V 至 5.5V低关断电流：100nA（最大值）低静态电流：25°C 下为 50µA（典型值）
  • 低电源电压 VS：1.7V 至 5.5V
  • 低关断电流：100nA（最大值）
  • 低静态电流：25°C 下为 50µA（典型值）
  • 精度：共模抑制比：132dB（最小值）增益误差：±0.2%（A1 器件）增益漂移：7ppm/°C（最大值）失调电压 VOS：±15µV（最大值） 温漂：80nV/°C（最大值）
  • 共模抑制比：132dB（最小值）
  • 增益误差：±0.2%（A1 器件）
  • 增益漂移：7ppm/°C（最大值）
  • 失调电压 VOS：±15µV（最大值）
  • 温漂：80nV/°C（最大值）
  • 宽共模电压：–0.2V 至 +40V
  • 双向电流检测功能
  • 增益选项：INA190A1：25V/VINA190A2：50V/VINA190A3：100V/VINA190A4：200V/VINA190A5：500V/V
  • INA190A1：25V/V
  • INA190A2：50V/V
  • INA190A3：100V/V
  • INA190A4：200V/V
  • INA190A5：500V/V

产品概述

INA190 是一款低功耗、电压输出、电流分流监控器（也称为电流检测放大器）。此器件常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。INA190 可在独立于电源电压的 –0.2V 至 +40V 的共模电压下检测分流器上的压降。该器件的低输入偏置电流允许使用较大的电流检测电阻器，从而能够提供微安级的精确电流测量。零漂移架构的低失调电压扩展了电流测量的动态范围。此功能可支持较小的感应电阻器在具有较低功率损耗的同时，仍提供精确的电流测量。INA190 由 1.7V 至 5.5V 的单电源供电，在启用时消耗的最大电源电流为 65µA；而在禁用时仅为 0.1µA。提供五个固定增益选项：25V/V、50V/V、100V/V、200V/V 或 500V/V。该器件的额定工作温度范围为 –40°C 至 +125°C，并采用 UQFN、SC70 和 SOT-23 封装。
查看全部

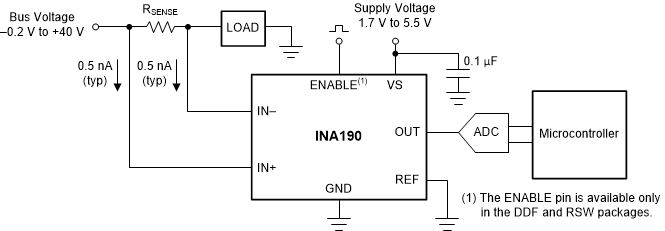

INA190A1IRSWR 电路图

INA190A1IRSWR 电路图

INA190A1IRSWR 电路图
