INA188IDR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：36V、零温漂、轨到轨输出仪表放大器

查看详情

INA188IDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA188IDR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥40.86000剪切带（CT）2,500 : ￥23.11037卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：零漂移
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：0.9V/μs
  • 增益带宽积：-
  • -3db 带宽：600 kHz
  • 电流 - 输入偏置：850 pA
  • 电压 - 输入补偿：25 μV
  • 电流 - 供电：1.4mA
  • 电流 - 输出/通道：-
  • 电压 - 跨度（最小值）：4 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 出色的直流性能： 低输入偏移电压：55μV（最大值） 低输入偏移漂移：0.2μV/°C（最大值） 高共模抑制比 (CMRR)：104dB，增益 ≥ 10（最小值）
  • 低输入偏移电压：55μV（最大值）
  • 低输入偏移漂移：0.2μV/°C（最大值）
  • 高共模抑制比 (CMRR)：104dB，增益 ≥ 10（最小值）
  • 低输入噪声： 1kHz 时为 12nV/√Hz 0.25 μVPP（0.1Hz 至 10Hz）
  • 1kHz 时为 12nV/√Hz
  • 0.25 μVPP（0.1Hz 至 10Hz）
  • 宽电源范围： 单电源：4V 至 36V 双电源：±2V 至 ±18V
  • 单电源：4V 至 36V
  • 双电源：±2V 至 ±18V
  • 通过单个外部电阻设置增益： 增益公式：G = 1 + (50kΩ / RG) 增益误差：0.007%，G = 1 增益漂移：5ppm/°C（最大值），G = 1
  • 增益公式：G = 1 + (50kΩ / RG)
  • 增益误差：0.007%，G = 1
  • 增益漂移：5ppm/°C（最大值），G = 1
  • 输入电压：(V–) + 0.1V 至 (V+) – 1.5V
  • 已过滤射频干扰 (RFI) 的输入
  • 轨到轨输出
  • 低静态电流：1.4mA
  • 工作温度范围：-55°C 至 +150°C
  • 小外形尺寸集成电路 (SOIC)-8 和双边扁平无引线 (DFN)-8 封装
  • 桥式放大器
  • 心电图 (ECG) 放大器
  • 压力传感器
  • 医疗仪表
  • 便携式仪表
  • 衡器
  • 热电偶放大器
  • 电阻式温度检测器 (RTD) 传感器放大器
  • 数据采集

产品概述

INA188 是一款精密的仪表放大器，其采用德州仪器 (TI) 专有的自动归零技术，可实现低偏移电压、近零偏移和增益漂移、出色的线性度以及向下扩展至直流的超低噪声密度 (12nV/√Hz)。 INA188 经优化可提供超过 104dB 的出色共模抑制比 (G ≥ 10)。 出色的共模和电源抑制性能可为高分辨率的精密测量应用提供支持。 这种通用型三运放设计可提供轨到轨输出、由 4V 单电源或高达 ±18V 的双电源供电的低电压运行以及一个高阻抗的宽输入范围。 这些规范值使得该器件成为通用信号测量和传感器调节应用（如温度或桥式应用）的理想选择。 可通过单个外部电阻在 1 到 1000 范围内设置增益。 INA188 设计为采用符合行业标准的增益公式： G = 1 + (50kΩ / RG)。 基准引脚可用于单电源运行过程中的电平转换或者用于偏移校准。INA188 的额定运行温度范围为 -40°C 至 +125°C。
查看全部

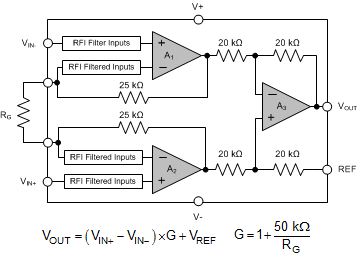

INA188IDR 电路图

INA188IDR 电路图

INA188IDR 电路图
