INA1650IPWR

Texas Instruments 音频专用

更新日期：2024-04-01

INA1650IPWR

Texas Instruments 音频专用

产品简介：双路 SoundPlus? 高共模抑制 (91dB)、低 THD+N (-120dB) 差分线路接收器

查看详情

INA1650IPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA1650IPWR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥33.63000剪切带（CT）2,000 : ￥19.04399卷带（TR）
  • 系列：SoundPlus?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：音频接收器
  • 应用：音频
  • 通道数：2
  • 接口：-
  • 电压 - 供电：4.5V ~ 36V
  • 工作温度：-40°C ~ 125°C（TA）
  • 规格：-
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 高共模抑制：91dB（典型值）
  • 高输入阻抗：1MΩ 差分
  • 超低噪声：–104.7dBu，未加权
  • 超低总谐波失真 + 噪声：–120dB THD+N（22dBu，22kHz 带宽）
  • 高带宽：2.7MHz
  • 低静态电流：6mA（INA1651，典型值）
  • 短路保护
  • 集成电磁干扰 (EMI) 滤波器
  • 宽电源电压范围：±2.25V 至 ±18V
  • 采用小型 14 引脚 TSSOP 封装

产品概述

双通道 INA1650 和单通道 INA1651 (INA165x) SoundPlus™音频线路接收器可实现 91dB 的超高共模抑制比 (CMRR)，同时对于 22dBu 信号电平可在 1kHz 时保持 –120dB 的超低 THD+N。片上电阻器的精密匹配特性为 INA165x 器件提供了出色的 CMRR 性能。这些电阻器具有远远优于外部组件的匹配特性，并且不受印刷电路板 (PCB) 布局所导致的失配问题的影响。不同于其他线路接收器产品，INA165x CMRR 在额定温度范围内能保持特性不变，经生产测试可在各种应用中提供始终如一的 性能。INA165x 器件支持 ±2.25V 到 ±18V 的宽电源电压范围，电源电流为 10.5mA。除线路接收器通道之外，INA165x 还包含一个缓冲的中间电压基准输出，因此可将其配置为用于双电源或单电源 应用。中间电源输出可用作信号链中其他模拟电路的偏置电压。这些器件额定工作温度范围为 –40°C 至 +125°C。
查看全部

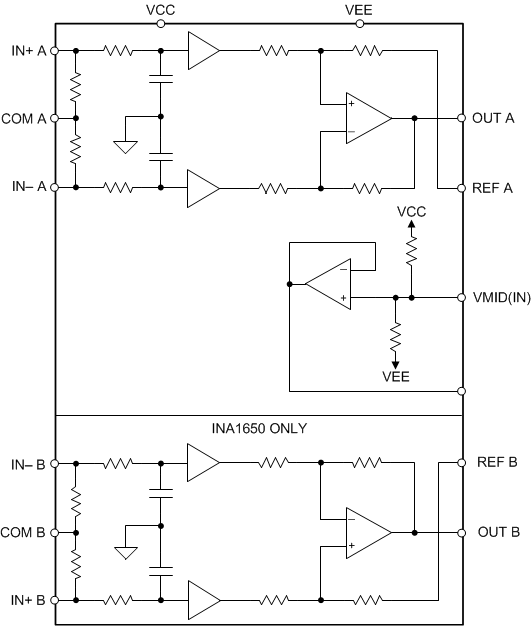

INA1650IPWR 电路图

INA1650IPWR 电路图

INA1650IPWR 电路图
